نظرة عامة على لوحة الدوائر المطبوعة لبنك الطاقة
لوحة الدائرة المطبوعة لبنك الطاقة هي مركز التحكم داخل الشاحن المحمول، وهي تحل مشكلة شائعة لدى المستخدمين: تحويل حزمة البطارية إلى مصدر طاقة USB عملي مع وظائف الشحن والتفريغ وإدارة حالة الشحن في وحدة واحدة مدمجة. بالنسبة للعلامات التجارية المصنعة للمعدات الأصلية، وفرق الصيانة، وهواة تصنيع المنتجات، يقلل هذا النوع من الوحدات من تعقيد الأسلاك ويساعد على توحيد الإلكترونيات داخل علبة بنك الطاقة المحمول.

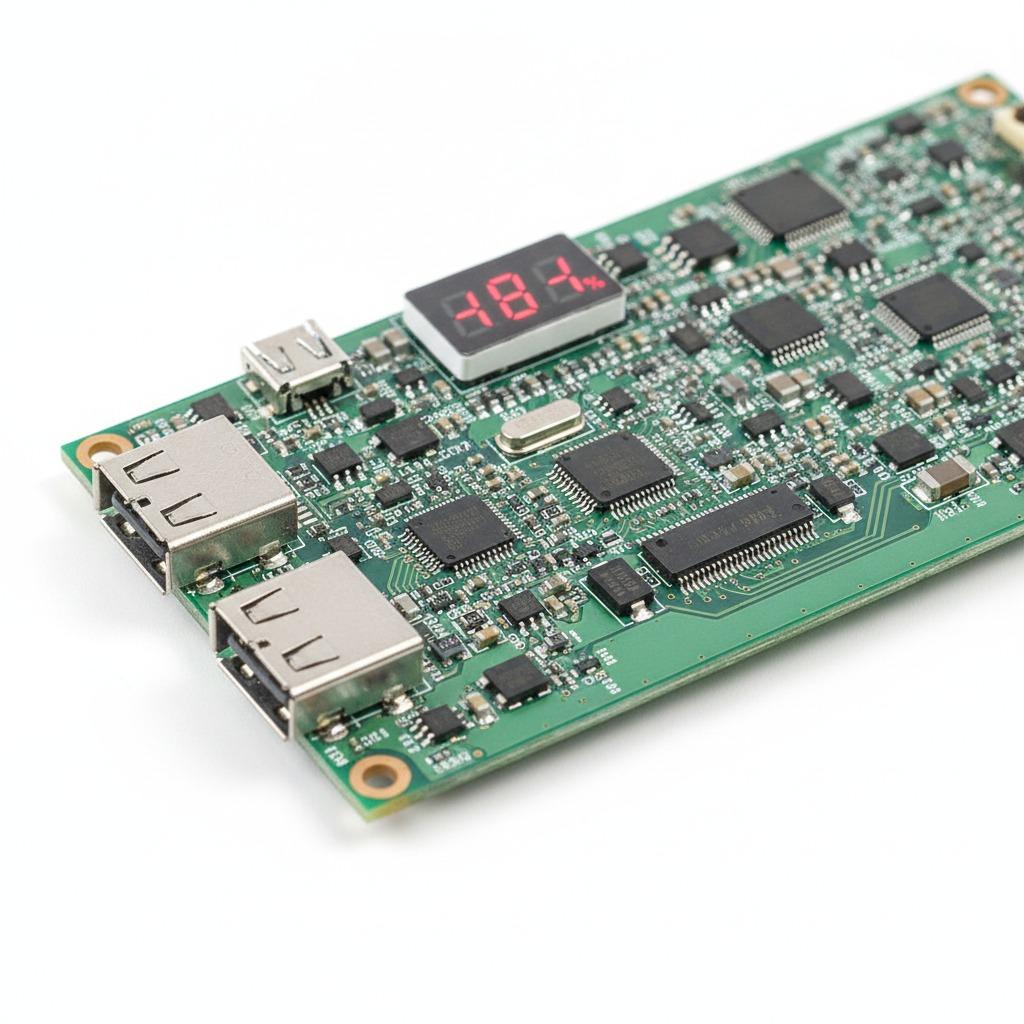

المنتج المعروض عبارة عن لوحة تحكم مجمعة لبطارية متنقلة، مزودة بمنافذ إخراج USB ظاهرة، ومنفذ إدخال من نوع micro-USB، ومكونات صغيرة مثبتة على السطح، وشاشة عرض رقمية. ويبدو أنها لوحة دوائر مطبوعة جاهزة وليست مجرد لوحة فارغة، مما يعني أنها مصممة للدمج في شاحن محمول أو للاستخدام كبديل في علب البطاريات الموجودة.
ما يفعله مجلس الإدارة
في الشاحن المحمول، تتولى لوحة الدائرة إدارة التفاعل بين خلية البطارية والجهاز الخارجي. ويشمل ذلك عادةً شحن البطارية، وتحويل الطاقة، وعرض البيانات. يوحي التصميم المرئي بأنه لوحة دوائر مطبوعة عملية لشحن الأجهزة المحمولة، مصممة خصيصًا للأجهزة الإلكترونية الاستهلاكية الصغيرة. تساعد الشاشة المدمجة المستخدمين على التحقق من حالة التشغيل بنظرة سريعة، بينما تجعل منافذ USB الوحدة مناسبة لشحن الأجهزة مباشرةً.
نظرًا لتوافر الصورة فقط، لا يمكن تأكيد المواصفات الكهربائية بدقة. لذا، ينبغي على المشترين التعامل مع اللوحة كلوحة دوائر بنك طاقة للتكامل، والتحقق من الجهد والتيار وتوافق البطارية وبروتوكول الشحن قبل استخدامها في الإنتاج.
الهيكل المرئي والخصائص الرئيسية
بناء الألواح
تستخدم هذه الوحدة لوحة دوائر مطبوعة خضراء من نوع FR-4 مع طبقة عازلة للحام وعلامات طباعة حريرية بيضاء. هذا هيكل قياسي للإلكترونيات الاستهلاكية، ويمنح الوحدة قاعدة مألوفة وسهلة التصنيع لإعادة التجميع.
الموصلات والشاشة
تظهر عدة منافذ على اللوحة، بما في ذلك منفذان من نوع USB-A، ومنفذ أصغر من نوع micro-USB، ومنفذ مستطيل آخر على الجانب. كما تحتوي اللوحة على شاشة LED ثنائية الأرقام مكونة من سبعة أجزاء لعرض البيانات الرقمية، والتي يُرجح أنها تُظهر مستوى البطارية أو حالة الإخراج. هذه الميزات الظاهرة تجعل اللوحة مناسبة لمنتجات الشحن المحمولة الموجهة للمستخدم.
أسلوب التجميع
تتضمن اللوحة مكونات مختلطة بتقنية التثبيت السطحي (SMT) وتقنية التثبيت عبر الثقوب، بالإضافة إلى أسلاك توصيل صغيرة في نسخة واحدة على الأقل من النسخ الموضحة في البيانات المرفقة. يُعد هذا النوع من التجميع نموذجياً للوحات الأم الخاصة ببطاريات الطاقة، والمصممة للتعبئة والتغليف المدمج والإنتاج المتكرر.
خيارات المواد والتشطيب
من الصورة، يتضح أن المادة الرئيسية الظاهرة هي ركيزة لوحة الدوائر المطبوعة المصنوعة من الألياف الزجاجية القياسية، والمغطاة بطبقة واقية خضراء للحام. ويبدو أن أغلفة الموصلات محمية بطبقة معدنية، بينما تستخدم الشاشة نافذة بلاستيكية داكنة شفافة. تُعد هذه الخيارات شائعة في وحدات الشحن الاستهلاكية، لأنها تُوازن بين كفاءة التجميع والمتانة والتحكم في التكلفة.
في مشاريع الإنتاج، يمكن تعديل التشطيب غالبًا وفقًا لمتطلبات الشركة المصنعة الأصلية/الشركة المصنعة للتصميم الأصلي. تشمل الخيارات الشائعة في هذه الفئة من المنتجات تغييرات في طباعة الشاشة الحريرية، وتصميم الموصلات، ونمط المؤشرات، ولون قناع اللحام، وشكل اللوحة، وذلك وفقًا لقواعد التصميم وقابلية التصنيع.
عملية التصنيع
يتضمن هذا النوع من لوحات الدوائر المطبوعة لبطاريات الطاقة عادةً تصنيع لوحة الدوائر المطبوعة، يليه تجميعها بتقنية التثبيت السطحي (SMT) ولحام الموصلات. وقد تشمل العملية أيضًا اختبارًا وظيفيًا، وفحصًا بصريًا، وتغليفًا لدمجها في غلاف البطارية. في عملية تصنيع مُحكمة، يمكن أن تساعد مراجعة التصميم للتصنيع (DFM) والتصميم للتجميع والتصنيع (DFMA) في تقليل مشاكل التجميع المتعلقة بموضع المنافذ، وتباعد المكونات، والملاءمة الميكانيكية.
نظراً لأن اللوحة مصممة لمعالجة الطاقة الكهربائية، فإن وصلات لحام الموصلات، وتوجيه المسارات، ووضع المكونات تُعدّ أموراً بالغة الأهمية. يجب أن تتناسب وحدة التحكم المدمجة في بنك الطاقة مع غلاف ضيق مع توفير مساحة كافية لخلايا البطارية، والعزل، ومسارات تبديد الحرارة.
التطبيقات النموذجية
تُعدّ لوحة التحكم هذه مناسبةً لفئاتٍ عديدة من المشترين. يُمكن استخدامها في منتجات الشواحن المحمولة الأصلية، ووحدات بطاريات الاستبدال، ومشاريع الإلكترونيات الاستهلاكية الصغيرة، ومشاريع بنوك الطاقة التي يُمكن تنفيذها يدويًا. كما تُشكّل خيارًا عمليًا لمحلات الصيانة التي تحتاج إلى لوحة تحكم بديلة لعلبة بطارية محمولة تالفة.
بالنسبة لفرق التوريد، يمكن دمج هذه اللوحة في خطوط إنتاج مثل شواحن السفر، ومنتجات الطاقة الاحتياطية للطوارئ، ووحدات شحن الهواتف المحمولة ذات العلامات التجارية، وبطاريات الشحن المحمولة الترويجية المخصصة. تسهل الشاشة المرئية والمنافذ المتعددة تصميم منتج سهل الاستخدام دون الحاجة إلى إضافة أجهزة مؤشر منفصلة.
مراقبة الجودة وفحوصات المشتري
تعتمد جودة لوحات الدوائر المطبوعة (PCBA) الجيدة على أكثر من مجرد التصميم الظاهر. يجب على المشترين التأكد من اتساق وصلات اللحام، ومحاذاة المنافذ، ووضوح الشاشة، وملاءمة اللوحة مع الغلاف. إذا كانت اللوحة ستُستخدم في الإنتاج بكميات كبيرة، فيجب أن يشمل فحص الاستلام أو التحقق من المصنع اختبارًا كهربائيًا واختبارًا وظيفيًا.
تشير بيانات الصورة إلى علامتي CE وRoHS، ولكن لم يتم التحقق من هذه الادعاءات بشكل مستقل هنا. ينبغي على المشترين طلب المستندات الداعمة إذا كانت حالة الاعتماد مهمة لسوقهم. كما يُنصح بالتأكد من توافق كيمياء البطارية، ومتطلبات الحماية، والوظيفة الدقيقة لكل منفذ قبل دمج الوحدة في المنتج النهائي.
إرشادات التخصيص لمشاريع تصنيع المعدات الأصلية (OEM) ومشاريع التصميم والتصنيع الأصلي (ODM).
عند اختيار لوحة دوائر مطبوعة لطاقة الهاتف المحمول، تبدأ عملية التخصيص عادةً بالواجهة الميكانيكية والكهربائية. قد يحتاج المشترون إلى ترتيب مختلف للموصلات، أو موضع شاشة عرض، أو تصميم مختلف للوحة، أو طول مختلف لأسلاك التوصيل، وذلك تبعًا لتصميم الغلاف. إذا كان المنتج مُصممًا للبيع بالتجزئة، فيجب أن يتوافق سلوك المؤشر وتسمية المنافذ مع خطة تجربة المستخدم.
تدعم شركة hcdpcba خدمات تجميع SMT، وإنتاج لوحات الدوائر المطبوعة (PCBA)، وتصميم نماذج أولية للوحات الدوائر المطبوعة، وتوريد المكونات، والتجميع، والاختبار، وخدمات تصنيع المعدات الأصلية (OEM) وتصميمها (ODM). بالنسبة لمشروع كهذا، يتيح ذلك للمشتري مناقشة تصنيع اللوحة، وسير عملية التجميع، ومتطلبات الاختبار معًا بدلًا من التعامل معها كموردين منفصلين. يُعد هذا النهج مفيدًا عندما يكون الهدف هو بناء وحدة تحكم بنك طاقة قابلة للتكرار للإنتاج بكميات كبيرة.
كيفية تقييم هذا المنتج لمشروعك
قبل تقديم الطلب، قارن اللوحة بمتطلبات منتجك في خمسة جوانب: حجم الغلاف، نوع البطارية، تخطيط منافذ الإخراج، متطلبات الشاشة، ومعايير الاختبار. إذا كان مشروعك يتطلب لوحة دوائر جاهزة للدمج لبنك طاقة، فاطلب المواصفات الكهربائية، ومخطط توصيل الدبابيس، والرسم الميكانيكي. إذا كنت تقوم بإصلاح وحدة موجودة، فتأكد من تطابق ترتيب المنافذ ونقاط التثبيت مع الجهاز الأصلي.
بالنسبة للمشترين الذين يركزون على كفاءة الإنتاج، فإن أهم الأسئلة عادةً ما تكون التوافق والاستقرار وقابلية تكرار التجميع. يمكن للوحة المصنعة جيدًا أن تقلل من التوصيلات اليدوية، وتبسط عملية التجميع النهائية، وتحسن التناسق بين الدفعات.
اطلب عرض سعر أو مراجعة فنية
إذا كنت بحاجة إلى لوحة دوائر مطبوعة (PCBA) لبطارية شحن محمولة لأغراض التصنيع الأصلي (OEM)، أو الاستبدال، أو التكامل المخصص، فأرسل لنا المواصفات المطلوبة، ورسم الهيكل، وقائمة الوظائف المتوقعة للمراجعة. تقدم شركة hcdpcba خدمات تصنيع لوحات الدوائر المطبوعة، وتجميعها بتقنية SMT، وتوفير المكونات، والاختبار، بالإضافة إلى توفير سير عمل إنتاجي مصمم خصيصًا لأجهزة الشحن المحمولة.
لمناقشة المشروع أو الحصول على عرض أسعار، اتصل بالفريق على الرقم +86 18924624188 وشارك متطلباتك الخاصة باللوحة، والكمية المستهدفة، واحتياجات التخصيص.
