نظرة عامة على وحدة لوحة الدوائر المطبوعة لبنك الطاقة DIY

وحدة بنك الطاقة الإلكترونية (PCBA) هي لوحة إلكترونية صغيرة الحجم مصممة خصيصًا للمطورين الذين يحتاجون إلى طريقة عملية لإدارة الطاقة عبر منفذ USB في علبة صغيرة أو جهاز مخصص. تساعد هذه الوحدة في حل مشكلة شائعة في المشاريع: تحويل مدخلات البطارية أو التيار المستمر إلى واجهة طاقة USB قابلة للاستخدام دون الحاجة إلى تصميم دائرة كاملة من الصفر. بناءً على المكونات الظاهرة، يبدو أن هذه الوحدة تجمع بين تنظيم الطاقة، ومنافذ توصيل USB، وشاشة عرض مدمجة لعرض الحالة أو القياسات، على الرغم من أن بنية الدائرة الدقيقة غير مؤكدة من الصورة وحدها.

بالنسبة لفرق تصميم النماذج الأولية، وورش الإصلاح، ومشتري المعدات الأصلية، فإن جاذبية هذه التقنية واضحة. فلوحة الطاقة الجاهزة تقلل من وقت التجميع، وتختصر دورات تصحيح الأخطاء، وتوفر أساسًا قابلاً للتكرار لأجهزة الشحن المحمولة، وأجهزة الاختبار، وأنظمة طاقة USB المدمجة.

ما هو مرئي على اللوحة

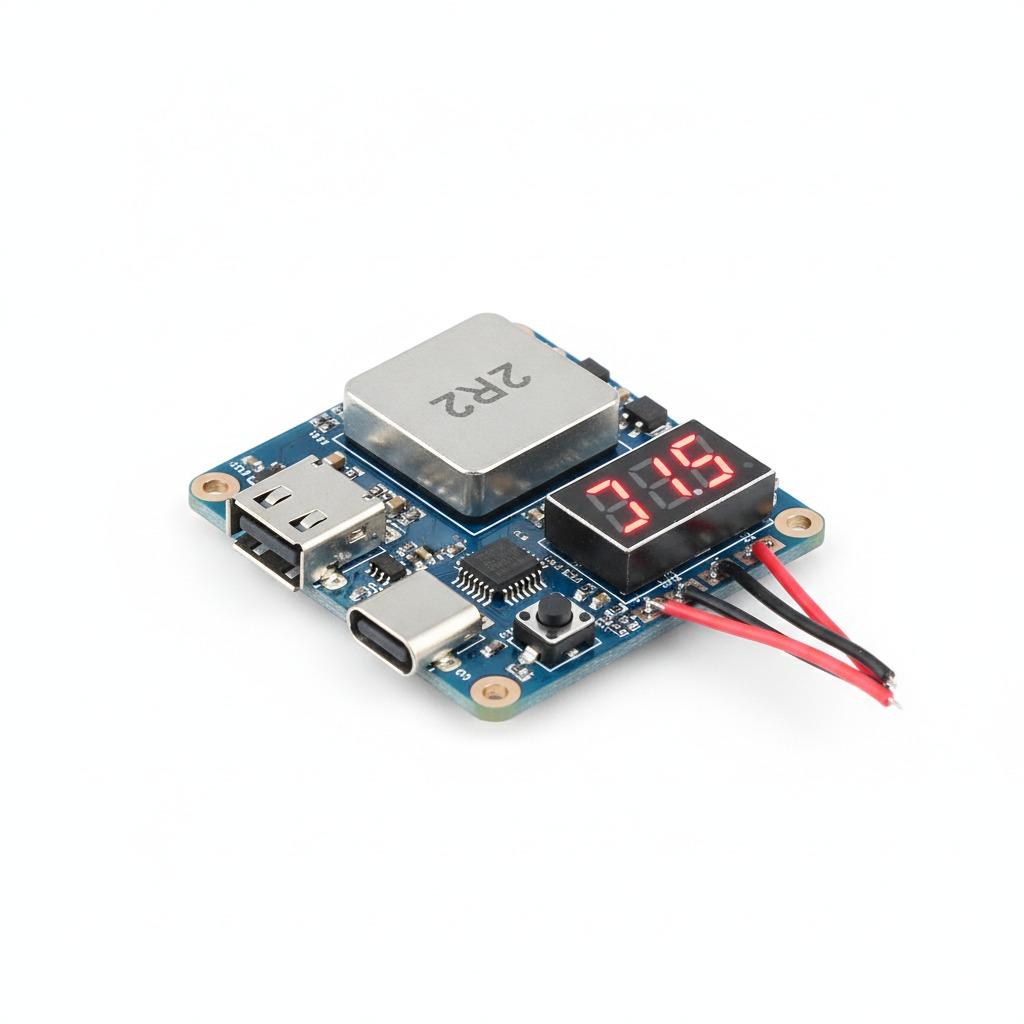

هذه اللوحة مبنية على لوحة دوائر مطبوعة زرقاء من نوع FR-4، وتضم مكونات وموصلات متنوعة للتثبيت السطحي. تظهر عدة تفاصيل بوضوح: ملف حث كبير محمي يحمل علامة "2R2"، ودائرة تحكم متكاملة، وشاشة عرض رقمية سباعية الأجزاء، وزر لمسي، وأسلاك توصيل متعددة باللونين الأحمر والأسود. كما تحتوي اللوحة على منافذ USB-A وUSB-C، مما يشير إلى إمكانية دعمها لتزويد الطاقة عبر أنواع مختلفة من الموصلات.

يشير وجود المحث إلى مرحلة تحويل الطاقة، ولكن لا يمكن الجزم ما إذا كانت الوحدة عبارة عن محول خافض للجهد، أو محول رافع للجهد، أو دائرة خافضة-رافعة للجهد، أو لوحة شحن. ينبغي على المشترين اعتبار الصورة دليلاً على وظيفة إدارة الطاقة، وليس مواصفات كهربائية كاملة.

المواصفات والقدرات الرئيسية

ميزات البناء المرئية

يبدو أن الوحدة تتميز بتصميم مضغوط يناسب تغليف الإلكترونيات الكثيفة. تتضمن مجموعة الموصلات منفذ USB-A أنثى وموصل USB-C واحد على الأقل، بينما تسمح الأسلاك المرفقة بالدمج المباشر باللحام في وحدة أكبر. يمكن استخدام الشاشة الرقمية لعرض معلومات الجهد أو التيار أو الوضع، ولكن هذه الوظيفة غير مؤكدة.

القدرات العملية للبناة

في التصميمات المخصصة، تُستخدم لوحة كهذه غالبًا لتوزيع الطاقة، وتزويد أجهزة USB بالطاقة، أو دعم الأجهزة الإلكترونية التي تعمل بالبطاريات. كما يمكن استخدامها كعنصر تحكم في وحدة بنك الطاقة عندما يرغب المشتري في لوحة جاهزة بدلًا من تصميم منفصل بالكامل. ولأن المواصفات الكهربائية غير معروفة، فإن أفضل طريقة للشراء هي التحقق من نطاق الإدخال، وحدود الإخراج، وسلوك الحماية قبل البدء بالإنتاج.

خيارات المواد والتشطيب

تُعدّ مجموعة المواد الظاهرة معيارية في صناعة الإلكترونيات الحديثة: رقائق FR-4، وقناع لحام أزرق، وطباعة حريرية بيضاء، ووصلات لحام مطلية بالقصدير، وأغلفة موصلات معدنية، وأسلاك معزولة. هذه خيارات شائعة للوحدات الاستهلاكية والصناعية منخفضة التكلفة. ويبدو أن وصلات اللحام عند توصيلات الأسلاك تحتوي على مادة لاصقة أو مادة تغليف لتخفيف الإجهاد، وهو أمر مفيد في الأجهزة المحمولة أو البيئات التي تتعرض للاهتزاز.

إذا كنت تخطط لتصميم لوحة دوائر مماثلة لبنك طاقة، فإن خيارات التشطيب تعتمد عادةً على الاستخدام النهائي. قد يحتاج النموذج الأولي الصغير إلى قناع لحام أساسي وتشطيب سطحي قياسي من نوع HASL أو ENIG، بينما قد يستفيد المنتج ذو الموثوقية العالية من تحكم أدق في عملية التصنيع، ودعم ميكانيكي أقوى، وتنظيف أكثر شمولاً بعد التجميع.

عملية التصنيع وتدفق التجميع

من الناحية الإنتاجية، يجمع هذا النوع من اللوحات عادةً بين تصنيع لوحات الدوائر المطبوعة، وتجميع المكونات السطحية، ولحام الموصلات، والفحص الكهربائي النهائي. تُوضع الدوائر المتكاملة والمكونات السلبية المثبتة على السطح بواسطة معدات التجميع الآلي، ثم تُلحم باستخدام لحام إعادة التدفق. غالبًا ما تُضاف الأجزاء الأكبر حجمًا، مثل موصلات USB والشاشات والأزرار وأسلاك التوصيل، في خطوة تجميع ثانية. إذا كان التصميم يتضمن وظيفة لوحة حماية بطارية الليثيوم، فيجب فحص هذا الجزء من النظام بشكل منفصل، لأن دوائر الحماية ودوائر الشحن لا تُدمج دائمًا على نفس لوحة الدوائر المطبوعة.

تدعم شركة hcdpcba تصميم نماذج أولية للوحات الدوائر المطبوعة، وتصنيع الصور بتقنية التجميع السطحي (SMT)، وتوريد المكونات، والتجميع، والاختبار. بالنسبة لوحدة كهذه، يعني ذلك إمكانية الانتقال بسلاسة من مرحلة بناء العينات إلى إنتاج دفعات صغيرة دون الحاجة إلى تغيير الموردين. كما توفر الشركة دعمًا لمنهجية التصميم للتصنيع والتجميع (DFMA)، وهو أمر مفيد عندما يرغب المشتري في تبسيط التصميم، وتقليل إعادة العمل، وتحسين قابلية التصنيع قبل بدء الإنتاج بكميات كبيرة.

سيناريوهات التطبيق النموذجية

يناسب هذا النوع من الوحدات عدة فئات من المشاريع. يمكن استخدامه في تصميم وحدات تزويد الطاقة المحمولة، وتحويل طاقة أجهزة USB، ونماذج الإلكترونيات المدمجة، وإعدادات اختبارات الأداء، أو عمليات الإصلاح التي تتطلب واجهة USB مستقرة. بالنسبة للأجهزة الاستهلاكية الصغيرة، قد تدعم اللوحة أيضًا الشحن أو التوزيع المنظم للطاقة حيثما تكون منافذ USB-A وUSB-C مطلوبة.

في المختبر أو ورشة العمل، تُسهّل الشاشة المدمجة وزر الضغط مراقبة اللوحة وضبطها مقارنةً بمرحلة الطاقة المخفية تمامًا. وهذا يوفر الوقت أثناء استكشاف الأخطاء وإصلاحها والتحقق الأولي.

اعتبارات مراقبة الجودة

بالنسبة للمشترين، لا تكمن القيمة الحقيقية في المكونات المادية الظاهرة فحسب، بل في اتساق عملية التجميع، وجودة اللحام، ومحاذاة الموصلات، وشمولية اختبارات الأداء. يجب فحص وحدة الطاقة للتأكد من عدم وجود أخطاء في القطبية، أو دوائر قصر، أو سلامة الموصلات، أو استقرار التشغيل تحت الحمل. إذا كانت اللوحة مصممة للاستخدام المتكرر في التوصيل والفصل، فإن منافذ USB ونهايات الأسلاك تستحق عناية خاصة.

تشمل ممارسات التصنيع الجيدة أيضًا التحقق من المكونات الواردة، والتحكم في خصائص إعادة التدفق، والاختبارات الكهربائية النهائية. بالنسبة لأعمال تصنيع المعدات الأصلية (OEM) أو التصميم والتصنيع الأصلي (ODM) المخصصة، يجب على المشترين طلب خطة اختبار واضحة لكي يعرف فريق التجميع نقاط الأداء التي يجب التحقق منها قبل الشحن.

إرشادات التخصيص للمشترين

إذا كنت بحاجة إلى لوحة مماثلة لمنتجك، فابدأ بتحديد مسار الطاقة الفعلي: من البطارية إلى منفذ USB، أو من مدخل التيار المستمر إلى مخرج منظم، أو الشحن والحماية في سلسلة واحدة. ثم وضح نوع الموصل، وسلوك الشاشة، وحجم اللوحة، وطول الأسلاك، وفتحات التثبيت، وأي قيود على الغلاف. يساعد التحديد الواضح للمواصفات على تجنب إعادة التصميم لاحقًا.

بالنسبة للفرق التي تُصنّع وحدات بنك الطاقة أو محولات الطاقة الصغيرة، فإن أهم عوامل قرار الشراء هي المواصفات الكهربائية، وبنية الحماية، ومتانة الموصلات، وإمكانية الاختبار. إذا كان المنتج سيُباع تجاريًا، فيجب أيضًا التأكد من متطلبات المطابقة، لأن هذه التفاصيل لا تظهر في صورة اللوحة وحدها.

اطلب تصميمًا مخصصًا

تُقدم شركة hcdpcba خدمات تصميم وتصنيع لوحات الدوائر المطبوعة (PCB)، وتجميع المكونات بتقنية SMT، وتوفيرها، وتجميعها، واختبارها لوحدات الطاقة المخصصة والإلكترونيات ذات الصلة. إذا كنت بحاجة إلى نموذج أولي لوحدة PCBA لبنك طاقة يمكنك تصميمها بنفسك، أو ترغب في تحسين لوحة دوائر بنك طاقة موجودة للإنتاج، فشاركنا مخططك، والأبعاد المستهدفة، وتصميم الموصلات، ومتطلبات الاختبار. ستُسهّل المواصفات المُعدّة جيدًا عملية الانتقال من الفكرة إلى المنتج النهائي مع عدد أقل من التعديلات.
