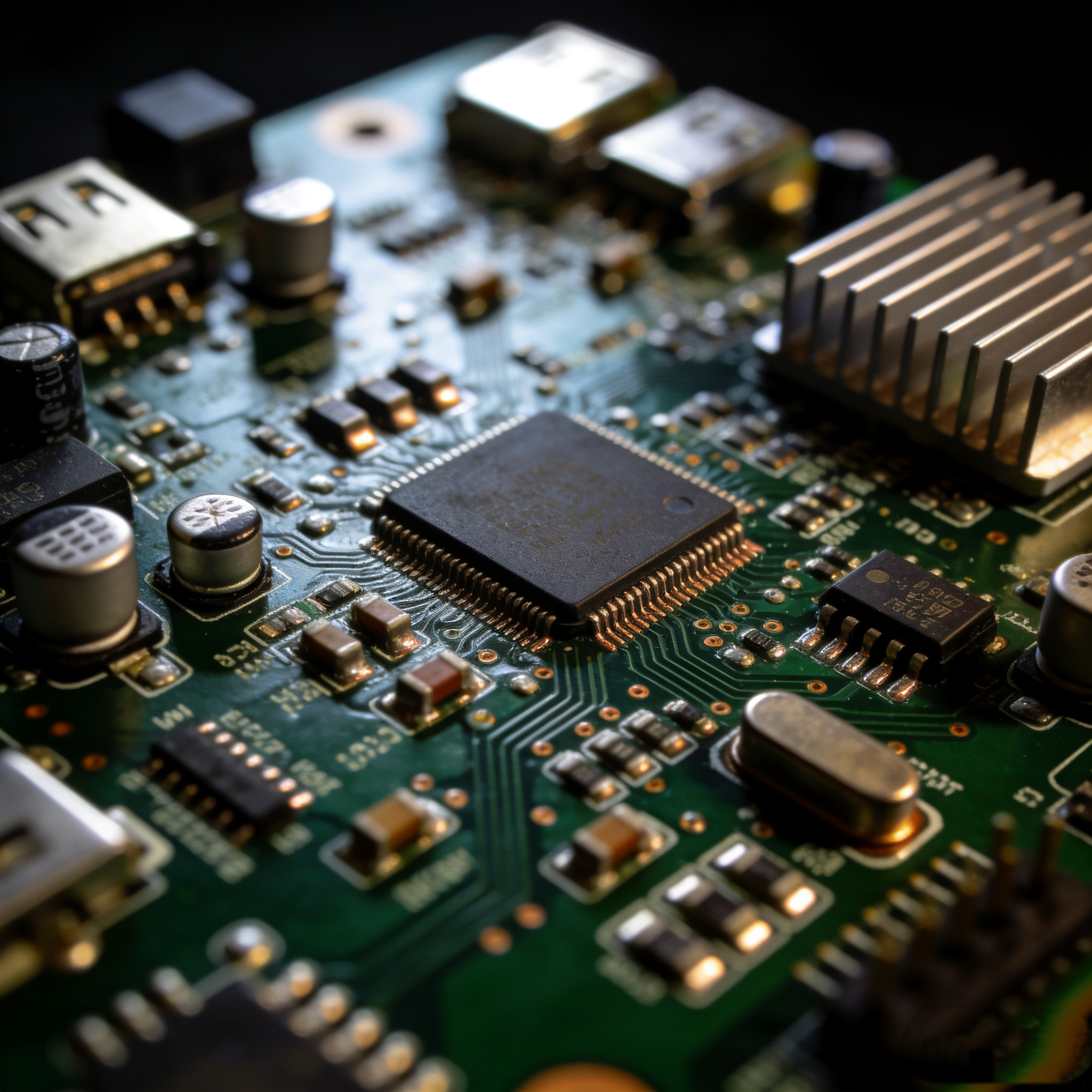

多层PCBA制造商：支持高密度和信号稳定的电子产品
随着电子产品体积不断缩小、功能不断扩展，多层PCBA已成为现代硬件设计的基础。从紧凑型消费电子设备到工业控制器和通信系统，多层组件能够实现高密度布线、更精确的信号控制和更大的电路灵活性。
一家优秀的PCBA多层板制造商所做的远不止是堆叠铜层。其价值在于如何制造、对齐、组装和验证这些铜层，以确保长期的电气稳定性和制造一致性。
1. 为什么多层PCBA对现代电子产品至关重要
对于需要复杂逻辑、高速数据传输和紧凑外形尺寸的产品而言，单层和双层电路板已不再足够。多层PCBA允许设计人员在保持紧凑布局的同时，将信号层、电源层和接地层分开。
典型优势包括：
在不增加电路板尺寸的情况下提高布线密度
专用的接地和电源平面，用于降低噪声
更短的信号路径支持更高的数据速率
各层间更好的热分布
提高了大型组件的机械稳定性
这些优势使得多层PCBA成为先进电子产品的标准选择，而不是小众解决方案。
2. 层叠结构设计与制造控制
多层PCBA的性能始于叠层结构层面。层数本身并不能决定质量——每一层的排列、对齐和层压方式都会直接影响信号特性和良率。
专业制造商专注于：
信号层之间的可控介质厚度
精确的层间配准
铜重量分布均匀
可靠的过孔结构（通孔、盲孔或埋地过孔）
稳定的层压循环可防止翘曲
这些因素确保了图纸上设计的电气特性在实际生产中得以保持。
3. 高层数PCBA的组装挑战
随着层数增加，组装公差会变得更小。高密度布线通常会导致焊盘更小、元件间距更细，以及焊料偏差容差更小。
多层PCBA组装通常包括：
用于处理器、存储器和射频芯片的精细间距布局
仔细控制焊膏用量，避免搭桥。
针对较厚板材优化的回流焊工艺曲线
增强人口密集区域的AOI覆盖范围
X射线检测隐藏焊点
如果没有这些控制措施，即使是设计良好的多层板在运行过程中也可能出现可靠性问题。
4. 信号完整性和电源稳定性考虑因素
多层PCBA常用于信号质量至关重要的系统中，例如高速接口、相机数据链路、电源管理电路和无线通信模块。
关键制造考虑因素包括：
用于高速信号的阻抗控制布线
各层之间正确的地面参照
隔离噪声电源电路和敏感信号
低电感配电网络
阻抗一致性贯穿始终
经验丰富的多层设计制造商了解制造和组装决策如何直接影响电气性能。
5. 多层PCBA可靠性测试策略
多层PCBA的测试不仅仅是简单的目视检查。由于许多连接都隐藏在电路板内部，因此验证必须结合多种方法。
多层PCBA测试概述
| 测试类别 | 目的 | 典型焦点 |
|---|---|---|
| AOI | 检查元件放置和焊接质量 | 密集SMT区域 |
| X射线检测 | 检查隐藏接头和通孔完整性 | BGA、QFN、多层通孔 |
| 电气测试 | 确认连续性和隔离性 | 内层连接 |
| 功能测试 | 验证实际运行情况 | 基于固件的验证 |
| 热应力测试 | 评估热稳定性 | 高功率或封闭式设备 |
这种分层测试方法可以减少只有在长时间使用后才会出现的潜在缺陷。
6. 依赖多层PCBA制造的应用
多层PCBA广泛应用于对结构紧凑和信号可靠性有较高要求的行业。
常见应用领域包括：
消费电子产品和智能设备
相机系统和图像处理板
工业自动化控制器
通信和网络设备
电源管理和转换模块
嵌入式计算平台
每种应用对布线密度、功率处理和信号完整性都有不同的要求，制造商必须始终如一地满足这些要求。
7. 选择多层PCBA制造商时应注意哪些方面
在处理复杂的多层设计时，选择合适的合作伙伴至关重要。除了基本产能之外，买家还应评估制造商如何处理风险以及产品质量的稳定性。
关键甄选标准通常包括：
具备中高层板材加工经验
对叠层和层压质量的可靠控制
综合检验和测试能力
具备从原型到批量生产的规模化能力
设计评审和生产过程中保持清晰的沟通
这些因素决定了多层PCBA项目能否顺利进行，还是会遭遇代价高昂的延误。
在稳定的基础上构建复杂的电子系统
多层PCBA能够实现紧凑的布局、更清晰的信号和更高的功能密度——但这只有在制造和组装过程得到严格控制的情况下才有可能发生。可靠的多层PCBA制造商能够确保复杂性转化为性能提升，而不是风险增加。
