微型相机模块制造商：面向智能设备的紧凑型成像解决方案

随着设备变得更薄、更轻、更便携，对小型成像系统的需求持续增长。

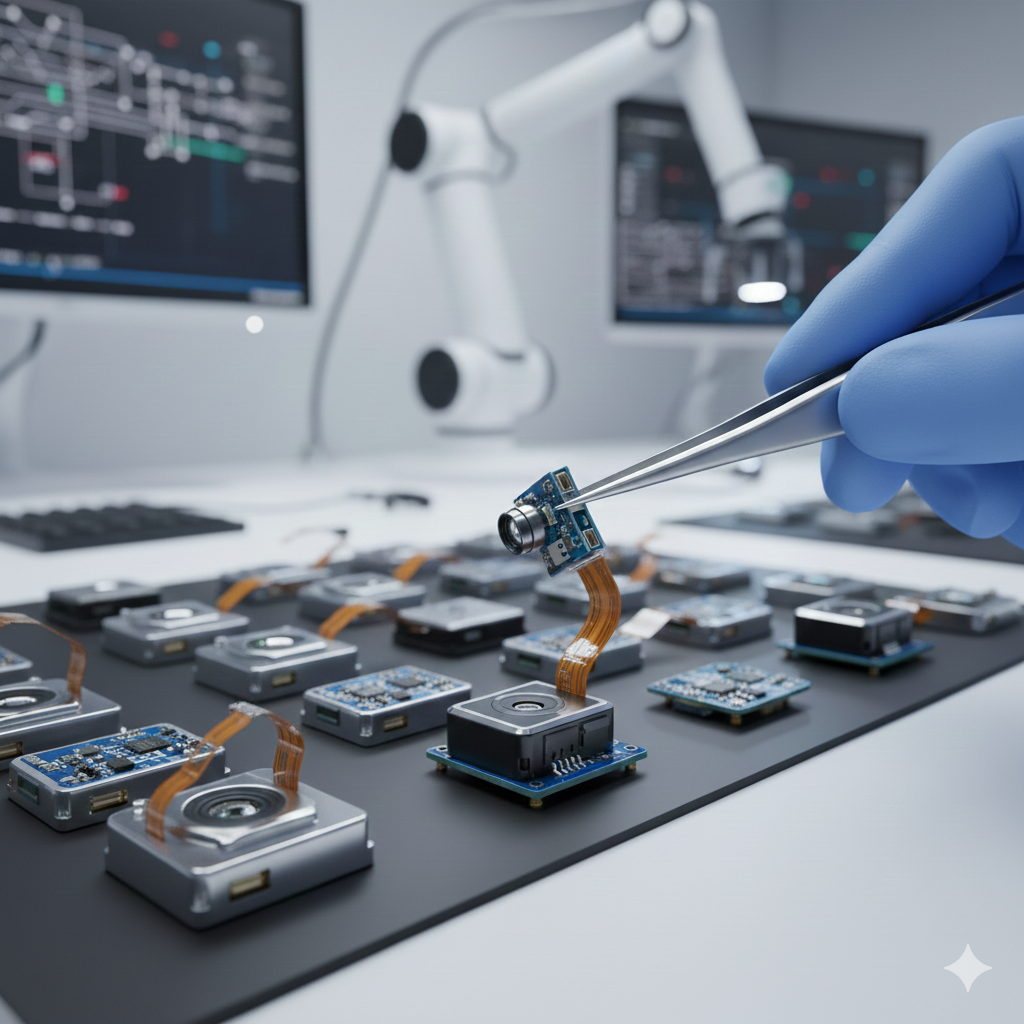

微型相机模块制造商专门设计紧凑型成像硬件，使其能够安装在极其狭小的空间内，同时还能提供清晰度、稳定性和一致的成像性能。

这些模块为可穿戴设备、智能家居设备、手持扫描仪、医疗工具、物联网传感器和机器人提供动力，其中空间限制和低功耗决定了设备的结构。

1. 针对尺寸受限设备优化的成像架构

微型相机模块的设计受到严格的尺寸限制，通常包括：

• 5.0 × 5.0 毫米

• 4.0 × 4.0 毫米

• 3.0 × 3.0 毫米

• 甚至包括用于医疗和工业应用的小于 3 毫米的尺寸

为了使成像性能保持在这些范围内，制造商会进行以下调整：

• CMOS传感器格式（1/10英寸至1/6英寸）

• 像素尺寸（1.1–1.75 μm）针对亮度进行了优化

• 适用于可穿戴或电池供电设备的低功耗ISP调优

• 在保持清晰度的同时，实现紧凑的光学组件高度。

这种组合制造出的模块体积小到可以放在指尖上，却能够拍摄高质量的图像。

2. 小型化模块的光学设计

微型模组依靠紧凑的光学结构，在尺寸和清晰度之间取得平衡。它们的镜头——通常由 3 到 5 个小型塑料或混合玻璃镜片组成——经过特殊设计，能够控制畸变，并在中近距离保持清晰度。更大的光圈（通常在 F2.0 到 F2.4 之间）通过引入更多光线来弥补传感器尺寸较小的不足。
根据应用的不同，模块会采用红外截止滤光片以实现自然色彩还原，或采用近红外透射镀膜用于医疗和工业成像。由于每个组件都安装在一个非常紧凑的结构中，镜头对准变得极其敏感：即使是微小的偏差也会导致整个焦平面发生偏移。因此，精确的组装对于在如此小的空间内保持均匀的图像质量至关重要。

3. 支持紧凑集成的微型PCBA和FPC结构

微型相机模块通常依靠柔性印刷电路 (FPC)或超薄 PCBA 来减小尺寸并提高安装灵活性。

PCBA设计考虑因素包括：

• 支持 MIPI 或 DVP 输出的高密度布线

• 低纹波供电，确保传感器稳定运行

• 紧凑型电磁干扰屏蔽层

• 专为无风扇设备设计的散热路径

• 集成灵活的FPC尾部以实现空间布线

这些设计技术使制造商能够创造出适用于密闭环境的模块，例如可穿戴设备、手持扫描仪和医疗工具。

4. 超紧凑型传感器键合技术

微型模块需要先进的粘合和组装工艺：

• 采用芯片封装（COB）技术，实现最小尺寸

• 需要弯曲和柔韧性的芯片封装柔性印刷电路板 (FPC)。

• 自动化芯片键合实现一致的对准

• 低矮镜头支架，采用紫外线粘合剂锁定

• 光轴校准确保紧凑型镜头的清晰度

即使模块受到振动、压力或持续运动，这些方法也能保持结构稳定性。

5. 微型相机模块的核心性能特点

尽管体积小巧，微型模块通常支持高级成像功能：

• 低光照增强算法

• 高动态范围（HDR/WDR）

• 可穿戴设备的运动自适应处理

• 电池驱动设备的低功耗模式

• 用于扫描和机器人的高帧率选项

• 紧凑型自动对焦或固定对焦版本

性能调优确保该模块在各种环境下（室内、室外、静态或快速移动）都能保持实用性。

6. 微型模块的测试要求

由于微型模块用于安全关键型或高负荷应用，因此可靠性测试非常广泛。

这些程序保证了模块即使在紧密封闭的器件结构中也能保持稳定。

7. 微型相机模块的应用

微型模块可为各种小型设备供电：

可穿戴设备和消费电子产品

• 智能眼镜

• 健身手环

• 执法记录仪

• 迷你无人机

医疗和工业

• 便携式诊断工具

• 检测设备

• 机械臂末端传感器

• 微型条形码扫描器

物联网和智能家居

• 带成像功能的运动传感器

• 超紧凑型室内摄像机

• 智能门禁设备

它们的尺寸和灵活性为传统相机无法应用的新型设备类别创造了机会。

8. 为什么选择与专业的微型相机模块制造商合作

专门生产微型模块的制造商具有以下几个优势：

1. 高密度组装能力（COB、COF、超薄PCBA）

2. 适用于小于 4 毫米设计的高级光学对准系统

3. 定制模块设计，包括形状、尾部长度、孔径和接口

4. 为物联网和可穿戴产品提供长期稳定的供应

5. 支持大规模生产，并严格控制一致性

这让设备制造商在开发紧凑型或创新型成像产品时充满信心。

小巧的体积，完整的功能：微型相机模块的价值

微型相机模块虽然体积小，但其质量取决于与大型成像系统相同的原理：光学清晰度、稳定的电子元件、热平衡和一致的校准。
专业制造商确保这些元件能够装入小巧的外形尺寸中，同时又不牺牲性能。

要了解适合您设备的微型相机模块解决方案，请访问www.hcdpcba.com或通过咨询页面联系我们的团队以获得专业支持。
