Сердце современной электроники
В повседневной жизни нас окружает симфония электронных устройств: от смартфонов в карманах до сложных систем управления в автомобилях. В основе каждого из этих технологических чудес лежит тщательно изготовленный компонент: сборка печатной платы (PCBA). Сложный процесс производства PCBA вдыхает жизнь в эти устройства, превращая простую инертную плату в функциональный электронный мозг. Это сочетание точного машиностроения, передовой робототехники и детальных химических процессов, гармонично работающих над созданием схем, которые питают наш мир. Без этого основополагающего производственного процесса цифровая эпоха в том виде, в каком мы её знаем, просто не существовала бы.
От пустой платы к электронному чертежу
Прежде чем начать сборку, необходимо основание, и в этом мире это пустая печатная плата (PCB). Представьте себе многослойный сэндвич из непроводящих материалов-подложек, например, обычного стекловолоконного композита FR-4, ламинированного тонкими листами меди. Затем эта медь вытравливается с невероятной точностью, оставляя тонкую сеть дорожек, или дорожек, которые будут служить проводниками для всей схемы. Поверх этой медной карты наносится защитная паяльная маска, обычно яркого зеленого, синего или красного оттенка, которая изолирует дорожки и предотвращает образование перемычек припоя между соединениями. Наконец, на плату наносится слой шелкографии, представляющий собой понятное человеку руководство с метками местоположения каждого компонента. Эта плата – чистый холст, подробный чертеж, ожидающий электронных компонентов, которые и придадут ему значение.
Искусство размещения компонентов и пайки
Когда чертеж готов, начинается процесс сборки. Первый этап включает нанесение паяльной пасты на обозначенные контактные площадки компонентов на плате. Это не просто нанесение клея; Это строго контролируемый процесс. Тонкий трафарет из нержавеющей стали с лазерной резкой отверстий, соответствующих каждой контактной площадке, помещается на печатную плату. Затем ракель скользит по трафарету, нанося точный и равномерный слой паяльной пасты — серого металлического вещества, состоящего из мельчайших шариков припоя, взвешенных во флюсе. Точность этого этапа имеет первостепенное значение, поскольку слишком малое количество пасты может привести к слабому соединению, а слишком большое — к коротким замыканиям, перекрывающим крошечные зазоры между компонентами.

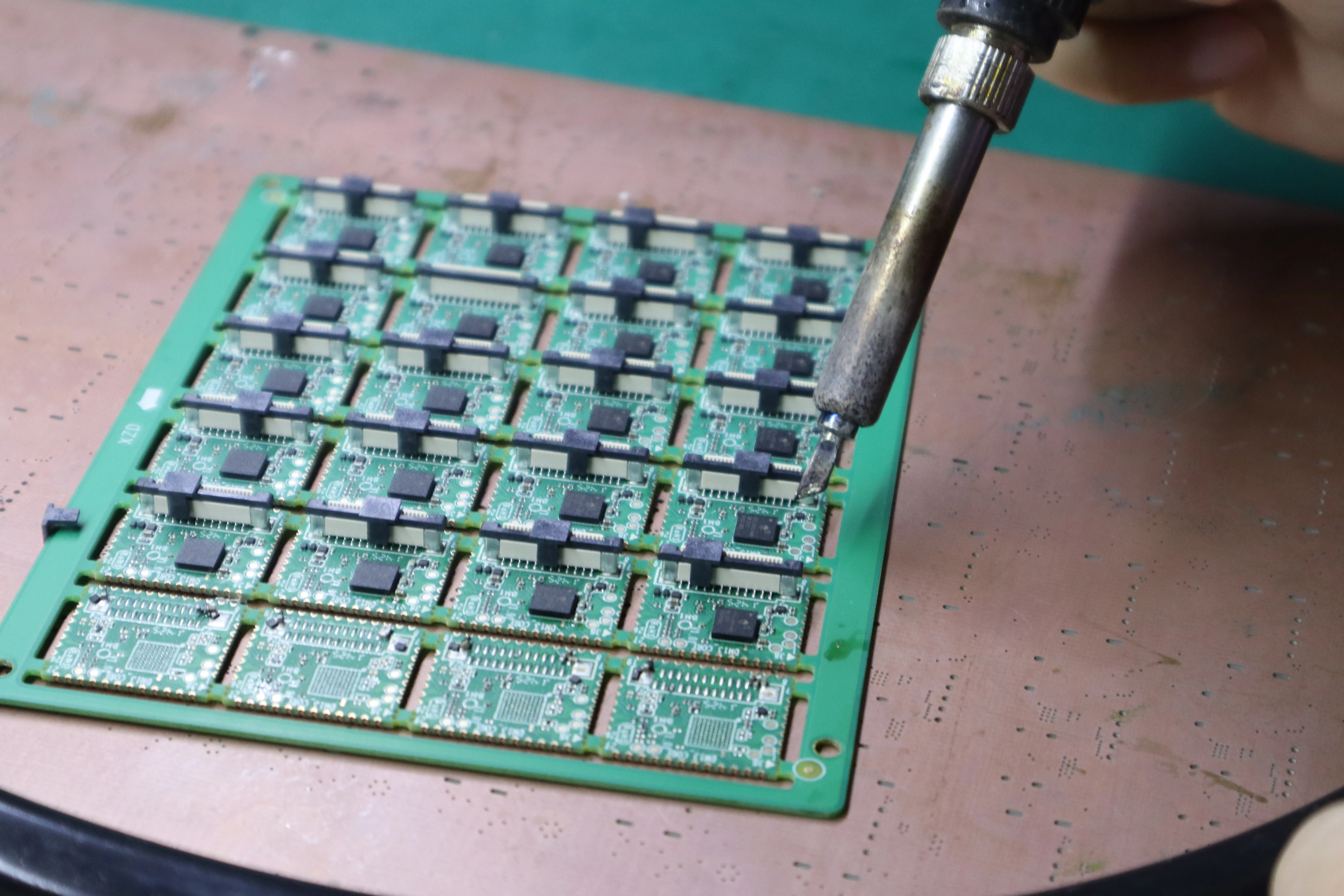

Прецизионная автоматизация и термоплавкий сплав
После нанесения паяльной пасты плата переходит к одному из самых визуально впечатляющих этапов на всем пути производства печатной платы: автоматизированной установке компонентов. Здесь высокоскоростные машины для установки компонентов, работающие с невероятной скоростью и роботизированной точностью, устанавливают компоненты на плату. Эти машины используют камеры и вакуумные насадки для захвата отдельных компонентов – от крошечных резисторов до сложных интегральных схем – с катушек и лотков, их установки на соответствующие контактные площадки на плате и аккуратного прижимания к паяльной пасте. После того, как плата полностью заполнена, она проходит через длинную печь оплавления. Плата перемещается по конвейерной ленте через несколько зон, каждая из которых имеет тщательно контролируемый температурный профиль. Тепло постепенно активирует флюс в пасте, а затем расплавляет припой, который растекается и затвердевает, создавая прочные и долговечные электрические и механические соединения. Для более крупных и прочных компонентов может использоваться технология сквозной пайки, при которой выводы компонентов вставляются через отверстия в плате и припаиваются с противоположной стороны, часто с помощью аппарата для пайки волной припоя.
Обеспечение совершенства: контроль и тестирование
Создание платы – это только половина дела; проверка её совершенства не менее важна. После процесса оплавления каждая плата проходит строгий контроль. Автоматизированные оптические инспекционные машины (AOI) используют камеры высокого разрешения для сканирования платы, сравнивая её с безупречным эталонным проектом, чтобы выявить любые производственные дефекты, такие как отсутствующие компоненты, неправильная полярность или перемычки припоя. Для компонентов со скрытыми соединениями под кристаллом, таких как BGA-корпусы, используется рентгеновский контроль, чтобы убедиться в правильности соединения всех шариков припоя. Заключительный и самый важный этап — функциональное тестирование. Плата включается, и её производительность проверяется, чтобы убедиться в её точном соответствии проекту. Эта приверженность контролю качества является неотъемлемым краеугольным камнем производства печатных плат, гарантируя надёжность и долговечность готового электронного продукта.
