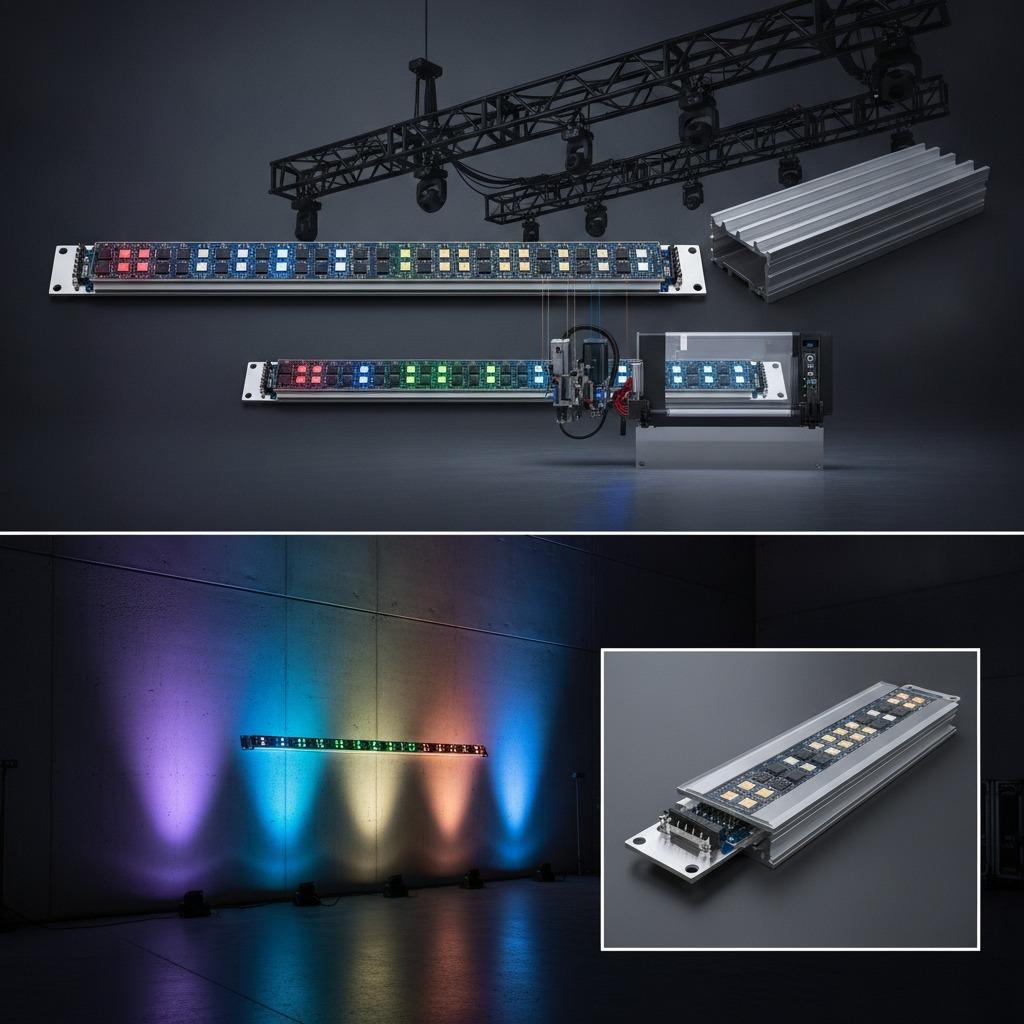

개요: PCB LED 바 DMX TKA 아키텍처
건축 및 엔터테인먼트 조명 기구에 다이내믹한 멀티채널 조명을 통합하는 것은 열 및 전기 공학적으로 매우 중요한 과제입니다. PCB LED 바 DMX TKA 어셈블리는 솔리드 스테이트 RGBW 이미터, 국소 신호 라우팅 및 열 기판을 하나의 견고한 보드에 통합하여 이러한 과제를 해결합니다. 주로 어드레서블 선형 설치를 위해 설계된 이 하드웨어 플랫폼은 DC24V 입력을 지원하며 DMX512 통신 프로토콜과 직접 연동됩니다. 조명기구 제조업체, 무대 시스템 통합업체 및 건축 조명기구 설계자는 이 서브어셈블리 형식을 사용하여 부품 밀집을 방지하고 긴 선형 조명 라인에서 열 발생을 최소화합니다.
기술 사양 및 핵심 기능
복잡한 고체 조명 어레이를 작동하려면 입력 및 제어 허용 오차를 엄격하게 준수해야 합니다. TKA 시리즈 서브어셈블리는 전체 영역에 걸쳐 표준화된 기능 섹션을 통합합니다.
- 동작 전압: DC24V 전원 버스 구성으로 확장된 멀티 모듈 레이아웃에서 트레이스 전류 소모를 줄입니다.
- 제어 인터페이스: DMX512 표준 직렬 프로토콜을 준수하여 직접적인 색상 혼합, 페이드 효과 및 멀티픽셀 동적 출력을 지원합니다.
- 색상 구성: 4채널 RGBW 배열로 따뜻한 흰색과 차가운 흰색을 독립적으로 보정할 수 있으며, 전체 색 스펙트럼을 혼합할 수 있습니다.
- 기판 구조: 견고한 금속 지지대 베이스로, 일반적으로 MCPCB LED 바에 사용되어 이미터 다이오드에서 발생하는 열을 측면으로 효과적으로 방출합니다.
- 상호 연결: 데이지 체인 방식으로 연결된 제어 신호 및 라인 레벨 DC 전원 공급을 지원하는 터미널 솔더 패드 또는 끝단 장착형 헤더 커넥터.
- 수동 부품: 표면 실장형 드라이버 IC, 전류 제한 저항 및 역극성 보호 다이오드가 이미터 패키지 사이에 균일하게 분포되어 있습니다.
재료 특성 및 열 관리 기판
다이오드가 밀집된 고체형 조명기구는 각 다이오드 접합부에서 집중적인 열 플럭스를 발생시킵니다. 적절한 열 방출이 이루어지지 않으면 색수차와 광도 저하가 빠르게 발생합니다. 알루미늄 MCPCB에 어셈블리를 제작하면 기존의 합성수지 적층판에 비해 접합부와 주변 환경 사이의 열 저항이 크게 감소합니다.
알루미늄 코어는 길고 좁은 선형 구간에서 기계적 강성을 제공하여 장시간 작동 시 발생하는 열로부터 기판의 변형을 방지합니다. 기판은 높은 전기 절연 강도와 제어된 열전도율을 갖는 유전체 층이 베이스 금속판 위에 접합되어 있습니다. 구리 트레이스 두께는 DC24V 레일의 전압 강하를 최소화하도록 구성할 수 있습니다. 솔더 마스크 옵션으로는 일반적으로 방출된 광자의 내부 흡수를 방지하기 위한 고반사율 백색 또는 어두운 조명기구에서 발생하는 불필요한 반사를 제거하기 위한 무광택 검정색이 있습니다.
제조 공정 및 SMT 조립 기능
hcdpcba는 모든 DMX512 LED 바 PCBA 개정판에 대해 완벽한 턴키 방식의 제조 및 부품 로딩 서비스를 제공합니다. 조립 파이프라인은 스텐실 제작 전에 제조 및 조립 용이성 설계(DFMA) 검토를 통합하여 패드 형상, 간격 및 열 방출 패턴을 고속 픽앤플레이스 허용 오차에 맞춰 검증합니다.
표면 실장 기술(SMT) 라인은 중전력 또는 고전력 4-in-1 패키지와 미세 피치 DMX 인터페이스 IC를 생산합니다. 리플로우 솔더링 프로파일은 금속 코어 기판의 높은 열용량 특성에 맞춰 정밀하게 조정됩니다. 가열 곡선은 민감한 다이오드 캡슐화재에 열 스트레스를 가하지 않으면서 적절한 솔더 젖음성을 보장하도록 유지됩니다. hcdpcba는 완벽한 통합을 위해 부품 소싱, 커넥터 핀 배치, 그리고 필요에 따라 압출 알루미늄 채널 또는 방열판에 2차 장착까지 지원합니다.
응용 시나리오
이 플랫폼의 기하학적 형태와 프로토콜 적응성은 여러 조명 분야에 적합하게 만듭니다.
- RGBW 월 워셔 PCBA 적용 분야: 실외 또는 실내 그레이징 조명기구 내부에 설치되어 건축물 외관, 외벽 및 구조 기둥을 연속적인 색채 변화로 비춥니다.
- 무대 및 엔터테인먼트 조명: 선형 배튼, 풋라이트, 투어링 멀티 섹션 바 등에서 사용되며, 현장 운영자가 밝기, 스트로브 효과 및 색상 팔레트 변경을 DMX 콘솔로 즉시 제어해야 하는 경우에 적합합니다.
- 스튜디오 및 방송용 배경막: 확산판 또는 선형 렌즈 뒤에 설치하여 깜빡임 없는 밝기 조절 가능한 배경 조명 및 강조 조명을 제공합니다.
- 상업 및 숙박 시설 강조: 열 방출이 필요한 코브, 조리대 아래 프로파일 또는 구조적 움푹 들어간 곳에 숨겨서 사용하며, 알루미늄 지지판은 건물 구조물에 직접 연결됩니다.
품질 관리 및 테스트 표준
선형 기판은 모든 픽셀 채널에서 작동 일관성을 보여야 합니다. hcdpcba에서는 조립된 스트립에 대해 지속적인 검증을 거쳐 현장 신뢰성을 보장합니다.
- 자동 광학 검사(AOI): 소형 SMT 부품 및 LED 리드의 부품 정렬, 납땜량 및 브리지 형성 검사.
- 전기적 연속성 및 절연 테스트: 전원 채널과 DMX 라인을 금속 코어 플레이트에 접촉시켜 단락 여부를 확인하고 절연 장벽의 무결성을 점검합니다.
- 기능적 번인: DC 24V 구동 조건에서 빨간색, 녹색, 파란색 및 흰색 채널을 동적으로 순환시켜 다이오드 또는 표면 실장형 드라이버의 초기 불량을 감지합니다.
- 프로토콜 검증: 데이터 입력 라인을 통해 명시적인 DMX512 패킷 시퀀스를 전송하여 어레이 전체의 디밍 선형성과 채널 응답성을 관찰합니다.
엔지니어를 위한 맞춤 설정 가이드
조명기구 압출 성형 방식에 따라 선형 형태가 매우 다양하기 때문에 OEM 및 ODM 협력을 통해 프로젝트별 맞춤 제작이 가능합니다. OEM 구매자는 자사 제품에 맞춘 거버 레이아웃, 자재 명세서(BOM) 파일, 채널 매핑을 제공할 수 있습니다. 주요 맞춤 설정 변수는 다음과 같습니다.
- 선형 모듈 치수: 맞춤형 길이, 너비 및 장착 구멍 배치로 기존 압출 성형 부품과의 기계적 호환성을 제공합니다.
- 다이오드 분포: 빔 혼합 또는 균일한 확산을 위해 LED 중심 간 간격을 조정합니다.
- 채널 구성: 막대당 DMX 픽셀 세그먼트 개수 설정(예: 단일 채널 막대 제어 대 다중 픽셀 주소 지정 가능 세그먼트).
- 커넥터 종단 처리: 사전 배선된 피그테일, 푸시인 터미널 블록 또는 에지 커넥터.
조달 및 엔지니어링 평가 요소
선형 DMX 서브어셈블리를 대량 생산에 투입하기 전에 기계 및 전기 엔지니어링 팀은 여러 설계 변수를 조율해야 합니다.
- 열 경계 조건: 외부 고정 장치 하우징의 열 방출 능력을 계산하여 알루미늄 기판이 주변 환경으로 안전하게 열을 방출할 수 있는지 확인합니다.
- 전압 강하 계획: 상호 연결된 모듈의 끝부분에서 색상 변화나 밝기 저하가 발생하지 않도록 연속적인 배선 구간에 걸쳐 전원 공급 장치의 분포를 고려하십시오.
- 신호 종단: 연속 직렬 라인의 최종 보드에서 패킷 무결성을 유지하기 위해 온보드 DMX 종단 저항이 필요한지 여부를 판단합니다.
- 환경 침투 요구 사항: 베어 보드를 2차 포팅, 실리콘 압출재로 캡슐화하거나 IP 등급 조명기구 본체로 차폐할지 여부를 결정합니다.
선형 PCBA 생산을 시작하세요
hcdpcba는 맞춤형 금속 코어 선형 조명 기판의 신속한 프로토타이핑 및 대량 생산을 지원합니다. PCB LED 바 DMX TKA 프로젝트 요구 사항 검토, DFMA 평가 요청 또는 차세대 조명 플랫폼용 PCBA 샘플링 일정 조정을 위해 +86 18924624188로 당사 엔지니어링 팀에 문의하십시오.
