エッジコンピューティングにおけるPCBアセンブリの可能性を解き放つ

  • ブログ
Posted by Hechengda On Apr 08 2026

エッジコンピューティングの力を解き放つ:PCBアセンブリ

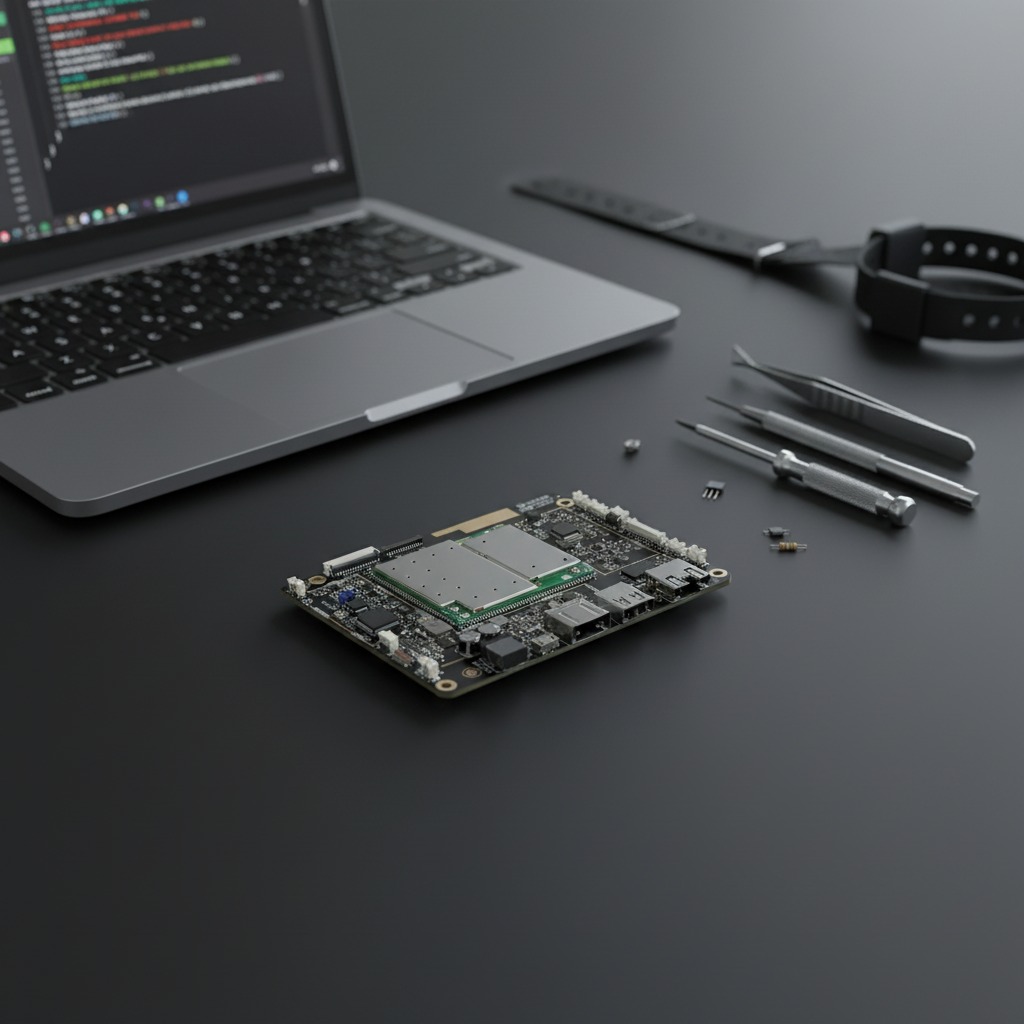

エッジコンピューティング用PCBアセンブリ
急速に進化するテクノロジーの世界において、エッジコンピューティングPCBアセンブリは、データ発生源に近い場所でデータを処理する効率的なリアルタイムシステム構築の要として際立っています。hcdpcbaは、開発者やエンジニアが要求の厳しいアプリケーション向けに堅牢なソリューションを構築できるよう、最高レベルのエッジコンピューティングPCBアセンブリサービスを提供することに特化しています。ネットワークのエッジで、クラウド依存による遅延なしに計算を処理する、洗練された高性能ボードが活発に動作する様子を想像してみてください。これは、当社が綿密なアセンブリプロセスを通じて実現する鮮やかな現実です。精度へのこだわりにより、すべての回路基板は単に機能するだけでなく、エンジニアリングの信頼性の傑作となります。

インテリジェントエッジソリューション向けAI組み込みボードPCBAの探求



イノベーションをさらに掘り下げると、AI組み込みボードPCBAは、人工知能とエッジ環境向けに最適化されたコンパクトでパワフルなハードウェアの融合を体現しています。hcdpcbaのAI組み込みボードPCBAサービスは、一般的なプロトタイプをインテリジェントなパワーハウスへと変貌させます。私たちが自信を持ってご紹介するSANSTAR組み込み開発ボードは、優れた放熱性と保護性能を備えた耐久性のある金属ケースに収められた、多用途で驚異的なボードです。黒いPCB表面には、高密度に配置された高品質なコンポーネントが躍動し、計算能力を発揮して、IoTデバイスやスマート監視システムにおけるAI駆動タスクに対応します。SMT実装からコンポーネント調達まで、すべてを当社で担当し、AI組み込みボードPCBAがUSBポート、HDMI出力、イーサネットとシームレスに統合され、容易な接続を実現します。このアプローチは開発を加速するだけでなく、拡張性も向上させ、パフォーマンスや効率性を損なうことなくプロジェクトを成長させることができます。

シームレスな統合を実現する組み込みシステムPCBアセンブリの習得



組み込みシステム用PCBアセンブリにおいては、設計の可能性を最大限に引き出すには、精度と適応性が鍵となります。hcdpcbaは、ハードウェアに直接インテリジェンスを組み込んだ組み込みシステム用PCBアセンブリソリューションの製造に優れており、産業制御、医療機器、車載エレクトロニクスなど幅広いアプリケーションをサポートしています。すべての配線と半田接合部が綿密に整列された基板を想像してみてください。これにより、過酷な環境下でもリアルタイムのデータ処理が可能になります。これは、製造性を最適化する設計によりコストを削減し、信頼性を向上させる当社のDFMAサービスと同様です。迅速なPCBプロトタイピングと包括的なテストにより、組み込みシステム用PCBアセンブリは、電力変動から極端な温度まで、厳しい要求にも耐えることができます。当社のOEMおよびODM機能により、高周波基板とHDIテクノロジーを組み込んだ最先端のパフォーマンスを実現し、お客様のビジョンを具体的な製品へと変換します。

エッジコンピューティングのニーズにhcdpcbaを選ぶ理由



hcdpcbaのエッジコンピューティングPCBアセンブリにおける強みは、経験豊富なチームの技術力と揺るぎない品質へのこだわりです。効率的な部品調達、科学的なアセンブリワークフロー、徹底したテストなど、欠陥ゼロを保証するためのあらゆるサービスを提供しています。迅速な対応とコスト効率の高いプロセスにより、人工知能、スマートホーム、通信などの分野における緊急プロジェクトに最適なパートナーとなります。セキュリティは最優先事項です。お客様の知的財産を保護するため、厳格な機密保持契約に基づき、お客様一人ひとりに合わせたサービスを提供します。AI組み込みボードPCBAのプロトタイプ開発から、組み込みシステムPCBアセンブリの生産規模拡大まで、最適化された生産ラインにより、お客様のブランドのイノベーション目標に沿った高付加価値の成果を実現します。hcdpcbaの比類なき専門知識で、お客様の技術開発をさらに発展させませんか?今すぐ+86 18924624188までお問い合わせください。

SANSTAR組み込み開発ボードは、拡張性に優れたアクセスしやすいコネクタと、産業用プロジェクトと個人用プロジェクトの両方で創造性を刺激するユーザーフレンドリーな設計を備え、当社の取り組みを体現しています。hcdpcbaをお選びいただくことで、単なるサービス提供にとどまらず、最先端技術の限界を押し広げるための強力なパートナーを得ることができます。
