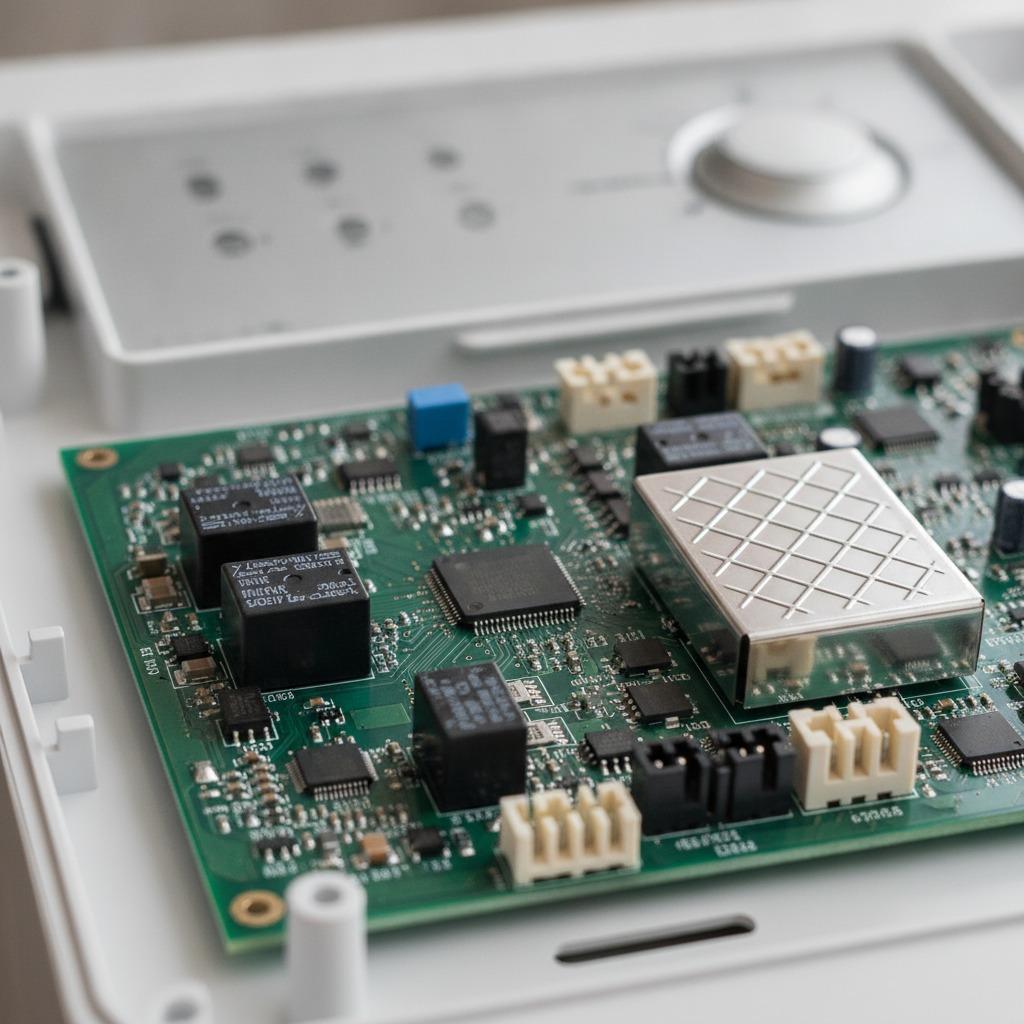

多機能家電のプリント基板が製品の成否を左右する理由
多機能家電用プリント基板（PCB）は、単に電源や信号を伝送するだけではありません。現代の家電製品では、センシング、ユーザーインターフェース、ディスプレイ操作、モーター駆動、通信、安全ロジックなど、様々な機能を担う制御センターとしての役割を担うことがよくあります。そのため、調達チームや製品エンジニアは、基板設計段階でプレッシャーを感じる傾向があります。PCBの設計が不十分だと、家電製品はノイズが多くなったり、不安定になったり、後々の認証取得が困難になったりします。逆に、設計が過剰だと、コストと組み立ての複雑さが急速に増大してしまうからです。
多機能家電用プリント基板（PCB）を評価する購入者にとって、本当に重要な問題は単に「この基板は製造可能か？」ではなく、「安定して製造でき、適切にテストされ、予期せぬ問題なく量産できるか？」ということです。この判断は通常、適切な工場でのPCBA製造、基板のアーキテクチャ、そして設計がどれだけ早期に組み立て準備段階に入るかによって決まります。
家電製品でよく起こる故障とは？
家電製品は、難しい中途半端な位置づけにある。消費者にとって手頃な価格帯である必要がある一方で、熱、振動、頻繁なスイッチング、そして長い耐用年数にも耐えなければならない。洗濯機、調理器具、空気清浄機、あるいは空調制御機器に使用されるスマートデバイスのプリント基板は、異なる電圧、インターフェース基板、そして限られた空気の流れしかないコンパクトな筐体に対応する必要がある。まさにそこに問題が生じるのだ。
よくある問題点としては、基板サイズの過剰、不適切な熱設計、コネクタ配置の弱さ、検査や修正が困難なレイアウトなどが挙げられます。多機能製品では、小さな基板の問題が機器全体に影響を与える可能性があります。例えば、ディスプレイの不具合は、実際にはディスプレイの問題ではなく、電源の安定性や制御側のノイズが原因である場合もあります。
キーボードの種類とその設置場所
多機能家電のプリント基板は通常、制御コアを中心に構築されますが、そのアーキテクチャは製品によって異なります。メイン制御基板と別個のインターフェース基板や電源基板を使用する設計もあれば、配線を減らしパッケージングを改善するために、より多くの機能を1つのアセンブリに統合する設計もあります。
制御と電力の統合
これは多くの場合、製品の中核となる部分です。スイッチ、センサー、リレー、電源制御、外部通信などを担います。基板は高電圧領域と低電圧領域が十分に分離されるようにレイアウトする必要があり、その分離は後から修正するのではなく、早い段階で確認しておくべきです。
表示およびインターフェースセクション
現在、多くの家電製品はビジュアルメニュー、タッチボタン、またはステータスインジケーターを採用しています。設計にTFTスクリーンドライバボードや関連するTFTディスプレイPCBAが含まれる場合、ディスプレイ部では信号の完全性、コネクタの堅牢性、およびEMIリスクに細心の注意を払う必要があります。ディスプレイは利便性を向上させますが、インターフェースの設計が適切でない場合、故障箇所も増えてしまいます。
契約前にメーカーに尋ねるべきこと
工場向けPCBA製造業者を選ぶ際には、技術的な判断とプロセス上の判断の両方が重要になります。基板の設計図上は単純に見えるかもしれませんが、機器製造においては、部品調達、組み立て、テストの間のギャップで問題が発生することがよくあります。
実務的なバイヤーは、サプライヤーがPCBプロトタイプ作成、SMT実装、部品調達、組み立て、テストを連携したワークフローとしてサポートできるかどうかを尋ねるべきです。例えば、hcdpcbaは、SMT基板、PCB打样、部品代取、組装、テスト、DFMAサービス、OEM/ODMサポートを提供しています。アプライアンスプログラムでは、単なる組み立てだけでなく、迅速な設計フィードバックが求められることが多いため、この組み合わせが重要です。
重要なのは、工場が金型製作や量産前に製造上の問題点を特定できるかどうかという点です。DFMA（設計・製造性分析）レビューは、特に製品に微細ピッチ部品、高密度コネクタ、または複数の機能を持つ基板が含まれている場合に、回避可能な手戻りを削減できます。
実際に重要な選考基準
パンフレットに書かれているような言葉は一旦忘れて、現場でのパフォーマンスに影響を与える要素に目を向けてみましょう。
基板の積層構造と間隔は、電圧と熱に関する要件に合致している必要があります。
部品の調達は、品質のばらつきを避けるために十分な追跡可能性を持つべきである。
SMT機能は、試作品と量産の両方に対応でき、プログラムの途中でプロセス変更を強いられることがないはずです。
テスト範囲は、電源投入チェックだけでなく、製品の実際の故障モードを反映したものであるべきです。
家庭用スマートデバイスのプリント基板の場合、組立パートナーは外観上の制約についても理解しておく必要があります。消費者向け製品は多くの場合、何も隠すことができません。表示が歪んでいたり、コネクタが緩んでいたり、はんだ付けの仕上がりが均一でなかったりすると、すぐに顧客からの苦情につながります。
購入者が今でも犯しがちなよくある間違い
よくある間違いの一つは、基板を最終段階の仕上げとして扱うことです。筐体の制約やケーブル配線が確定する頃には、PCBはすでに扱いにくい形状に筐体に収められている可能性があります。もう一つの間違いは、低コストで製造すれば自動的にコストが安くなると思い込むことです。実際には、準備不足の組み立ては、トラブルシューティング、遅延、修理などを通じて総コストを増加させる可能性があります。
些細ながらも重要な注意点として、製品が「スマート」だからといって、設計を過度に複雑にしてはいけません。多くの家電製品は、ごちゃごちゃした基板を必要としません。必要なのは、信頼性の高い基板なのです。
実用的な購入者向けガイド
多機能家電用プリント基板を調達する場合は、まず機能の区分けを明確にすることから始めましょう。メイン基板に搭載すべき機能、ディスプレイ基板やインターフェース基板に搭載すべき機能、そして電源や安全上の理由から分離する必要のある機能を明確にします。次に、製造元が試作品から量産まで、そのアーキテクチャをサポートできることを確認します。
組み立てとテストの手順の詳細を尋ねてください。部品の調達方法についても尋ねてください。設計のどの部分が歩留まりの問題を引き起こしやすいかを尋ねてください。有能なサプライヤーは通常、これらの質問に直接答えてくれるだけでなく、あなたが考慮していなかった問題点をいくつか指摘してくれることもよくあります。
よくある質問
ボードは1枚の方が複数枚よりも常に優れているのでしょうか？
必ずしもそうとは限りません。基板の数を減らすことで配線や組み立て時間を短縮できますが、基板を分離することで保守性、熱特性、騒音制御が向上する場合もあります。
家電製品の基板には特別な試験が必要ですか？
通常はそうです。最低限、電源安定性、機能、主要インターフェースのテストは実施する必要があります。より複雑な製品の場合は、より詳細なテスト範囲が必要となる場合が多いです。
ディスプレイ用電子回路は、いつメイン制御基板から分離すべきでしょうか？
信号の完全性、レイアウトスペース、または保守性に問題が生じ始めた場合。製品アーキテクチャが対応していれば、TFTディスプレイのPCBAはきれいに分離できます。
次のステップ
新しいアプライアンスプラットフォームを計画している場合、または既存のプラットフォームを改訂する場合は、試作段階での失敗後ではなく、リリース前にボードアーキテクチャを見直すのが最善策です。hcdpcbaのような、PCBプロトタイピング、SMT、調達、組み立て、テストサービスをワンストップで提供するメーカーは、複雑な多機能設計を製造可能なプログラムへと変換するのに役立ちます。これは、ラボで動作するだけのボードと、量産に耐えうるボードとの違いを生むことが多いのです。
