Por qué los proyectos de PCB de radar de 77 GHz son más difíciles de lo que parecen

Una placa de circuito impreso (PCB) de radar de 77 GHz no es una simple placa de alta frecuencia con algunas reglas de diseño adicionales. Se encuentra en un punto donde el comportamiento de la antena, el control de pérdidas, la disciplina de ensamblaje y la estrategia de prueba cobran importancia simultáneamente. Por eso, los ingenieros que trabajan en sensores para automóviles, diseños de placas de ondas milimétricas industriales u otros módulos de radar compactos suelen dedicar mucho más tiempo a la verificación que al propio esquema.

Para los responsables de compras y los equipos de producto, la verdadera cuestión no suele ser si la placa se puede fabricar, sino si se puede fabricar de forma consistente y, posteriormente, probarla para comprobar que el diseño sigue funcionando correctamente tras el montaje superficial (SMT), el reflujo y la integración en un sistema mayor. Una placa de circuito impreso (PCBA) de radar personalizada suele parecer sencilla sobre el papel, pero el proceso de fabricación puede revelar problemas que no se detectaron en el diseño asistido por ordenador (CAD).

¿Qué hace que esta clase de tablero sea diferente?

A 77 GHz, pequeñas imperfecciones se hacen visibles en la respuesta de RF. La geometría de las pistas, la elección del conector, la configuración de la placa, la ubicación de los componentes e incluso la forma en que se sujeta la placa durante la prueba pueden afectar los resultados. La configuración de laboratorio que se muestra en los datos del producto es un buen ejemplo de esta realidad: una placa montada en un soporte, conectada a un equipo de prueba, con una forma de onda visualizada en un monitor. Este tipo de flujo de trabajo en el banco de pruebas es común durante la puesta en marcha, ya que estos ensamblajes rara vez pasan directamente de la fabricación a la carcasa final sin una validación intermedia.

En la práctica, los compradores que evalúan una placa de circuito impreso electrónica para vehículos o un conjunto similar de alta frecuencia deben asumir que las pruebas forman parte del producto, no que se consideran un añadido posterior. Si el proveedor solo habla de la fabricación e ignora la validación, es una señal de alerta.

Elementos típicos de una placa de circuito impreso de radar

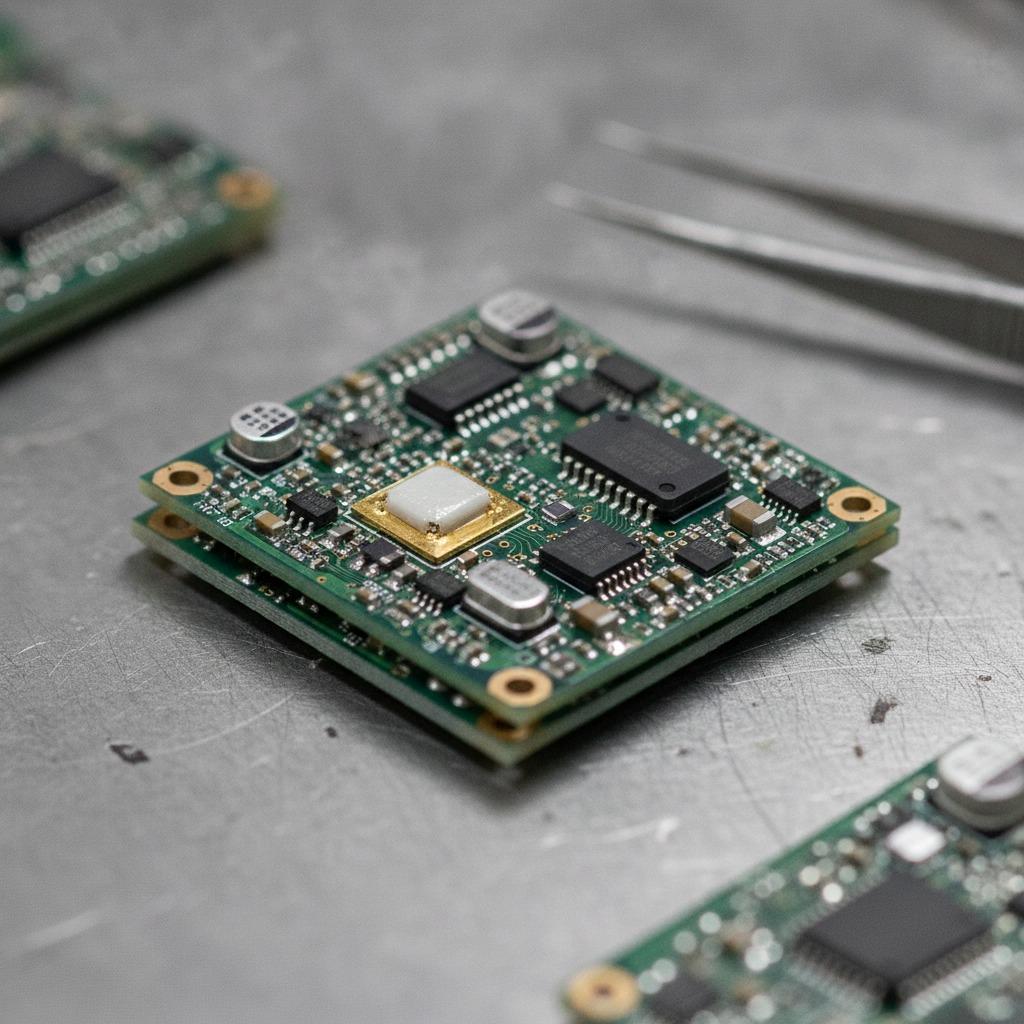

Si bien la placa exacta que aparece en los datos proporcionados no se identifica por modelo, sus características visibles son típicas de un conjunto compacto integrado o relacionado con radar: una placa de circuito impreso con máscara de soldadura verde, circuitos integrados de paso fino, componentes pasivos SMD, pines de conexión y orificios de montaje en las esquinas. Esta combinación sugiere que se trata de una placa destinada a la creación de prototipos, el control o la interfaz, en lugar de un dispositivo de consumo sellado.

Para una placa de circuito impreso (PCB) de radar de 77 GHz, la estructura subyacente también puede incluir enrutamiento de impedancia controlada, materiales de baja pérdida y una cuidadosa separación entre las secciones de RF y digitales. El perfil de la empresa hcdpcba menciona placas multicapa, placas HDI y placas de alta frecuencia, lo cual es relevante aquí porque estos trabajos a menudo requieren ese tipo de capacidad combinada: prototipado de PCB, ensamblaje SMT, suministro de componentes y pruebas finales, todo bajo un mismo techo.

Criterios de selección que realmente importan

Al comparar proveedores de una placa de circuito impreso para accesorios de automóviles o un módulo de radar para uso industrial, la decisión debe basarse en algunas cuestiones prácticas:

1. ¿Puede la fábrica gestionar simultáneamente el diseño y el montaje de alta frecuencia?

Muchos talleres pueden fabricar una placa. Menos aún pueden ensamblarla sin dañar la ruta de la señal. A 77 GHz, la transición entre el diseño y la producción requiere más que una simple verificación DFM.

2. ¿Está el soporte para pruebas integrado en el flujo de trabajo?

hcdpcba afirma ofrecer servicios de ensamblaje y pruebas, además de soporte DFMA. Esto es importante porque las placas de radar y de ondas milimétricas suelen requerir comprobaciones funcionales, no solo una inspección de continuidad. Una placa puede superar las comprobaciones eléctricas básicas y aun así fallar en la verificación de la forma de onda real.

3. ¿El proveedor está familiarizado con los trabajos personalizados?

Los proyectos de placas de circuito impreso (PCBA) para radares personalizados suelen sufrir cambios durante su desarrollo. Un buen proveedor debería poder ofrecer soporte para prototipos, series cortas y revisiones, sin que el proceso se sienta como un pedido estándar de catálogo.

Errores comunes que cometen los compradores

El error más común es subestimar el tiempo de prueba. Los equipos presupuestan la fabricación y el ensamblaje, pero luego descubren que la verdadera presión en el cronograma proviene de la puesta a punto, la depuración y el retrabajo. Otro error es elegir un proveedor basándose únicamente en la cantidad de placas o la velocidad anunciada, sin verificar si comprenden el ensamblaje sensible a la radiofrecuencia.

Un segundo error consiste en tratar la placa como si fuera un módulo de control genérico. Una placa de circuito impreso (PCBA) para electrónica vehicular, diseñada para la detección de ondas milimétricas, tiene requisitos más estrictos que una placa integrada común. Aunque la forma de la PCB sea simple, su comportamiento eléctrico no lo es.

Qué debe preguntarse un comprador práctico antes de realizar un pedido.

Pregunte qué nivel de pruebas se incluye. Pregunte si el proveedor puede brindar soporte para el ensamblaje de prototipos de PCB, así como para la producción posterior. Pregunte cómo se gestiona el abastecimiento de componentes, especialmente para aquellos que pueden tener plazos de entrega largos o ser susceptibles a sustituciones. Y pregunte qué documentación recibirá: registros de pruebas, notas de ensamblaje o comentarios sobre el diseño.

Este último punto es fácil de pasar por alto. Sin embargo, en el ámbito del radar, pequeños comentarios de la fábrica pueden ahorrar un ciclo de revisión completo. Una placa que se ve bien en una captura de pantalla puede requerir ajustes de diseño una vez que se mide la primera unidad física.

Una nota sobre la parte de laboratorio de la historia.

La imagen adjunta muestra un instrumento de prueba, una pantalla con una gráfica de forma de onda y una placa montada en un soporte. Este es precisamente el entorno donde se hace evidente la puesta en marcha del hardware integrado. No es un proceso glamuroso, pero es donde se detectan muchos riesgos del producto en sus primeras etapas. Para los ingenieros, esto es positivo. Para los compradores, demuestra que el proveedor debe ir más allá de la fabricación y centrarse en la validación.

Preguntas frecuentes

¿Una placa de circuito impreso de radar de 77 GHz es igual que una placa de circuito impreso de alta velocidad normal?

No. Puede que comparta algunos pasos de fabricación, pero las restricciones de radiofrecuencia son mucho más estrictas y el proceso de validación suele ser más exigente.

¿Es posible fabricar placas de ondas milimétricas industriales en pequeñas cantidades?

Sí, y a menudo debería ser así. Los proyectos de radar en fase inicial suelen beneficiarse de prototipos y pruebas piloto antes de la producción a gran escala.

¿Qué debo priorizar primero: el costo, la velocidad o la capacidad de prueba?

Si el diseño es realmente de alta frecuencia, la capacidad de prueba debe ser prioritaria. Una placa de bajo costo que no se puede verificar resulta costosa a la larga.

Siguiente paso

Si busca un proveedor de PCB para radar de 77 GHz, comience por definir qué debe ofrecerle además del ensamblaje: soporte para prototipos, SMT, suministro de componentes y pruebas funcionales. hcdpcba se especializa en estas capacidades, incluyendo prototipado de PCB, SMT, ensamblaje, pruebas y soporte DFMA para aplicaciones industriales, automotrices, médicas y de comunicaciones. Para los equipos que buscan acortar el ciclo entre el diseño y los resultados medidos, esta combinación suele ser el punto de partida ideal.
