وحدة الكاميرا ذات التركيز التلقائي: تحديد سريع ودقيق للعدسة للتصوير عالي الوضوح
نادرًا ما يتعلق ضمان الحصول على صورة حادة بالمستشعر وحده - حيث يتم تحديده إلى حد كبير بمدى سرعة ودقة تحرك العدسة.
تجمع وحدة الكاميرا ذات التركيز التلقائي بين ميكانيكا المشغل الصغير وخوارزميات الاستشعار و تحكم PCBA لتقديم صور واضحة من الأجسام القريبة إلى المناظر الطبيعية البعيدة، حتى عندما تتغير الإضاءة أو الحركة بشكل غير متوقع.
أصبحت هذه الإمكانية الآن أساسية الهواتف الذكية، والكاميرات المنزلية الذكية، وأنظمة الفحص الصناعي، وإلكترونيات السيارات، وأجهزة رؤية الذكاء الاصطناعي التي يجب أن تتكيف على الفور مع الظروف البصرية الجديدة.
1. آليات التركيز الأساسية: كيف تحقق حركة العدسة الحدة
يعتمد التركيز التلقائي على القدرة على تحريك مجموعة العدسات على طول المحور البصري بدقة تقاس بالميكرونات. تناسب بنيات الوحدات المختلفة الأجهزة المختلفة واحتياجات التركيز.
آليات التركيز التلقائي الرئيسية
تعتمد وحدات التركيز البؤري التلقائي عالية الأداء على تعديلات دقيقة تبلغ 1–3 ميكرومتر لكل خطوة، ويتم التحكم فيها من خلال خوارزميات الحلقة المغلقة التي تقيم التركيز في الوقت الفعلي.
2. تصميم المكدس البصري: مصمم لتحقيق الوضوح عبر المسافات
تستخدم كل وحدة تركيز تلقائي مجموعة بصرية مصممة بعناية تستجيب بفعالية لحركات المشغل.
ميزات تصميم العدسة الرئيسية:
-
عدسات زجاجية متعددة العناصر لأداء انكساري مستقر
-
هياكل ذات فتحة واسعة (F1.6–F2.0) تسمح بالتركيز السريع في الإضاءة المنخفضة
-
أسطح العدسات شبه الكروية مما يقلل من تشويه الحواف
-
طبقات مضادة للانعكاس تحد من التوهج والظلال
-
محاذاة بصرية دقيقة في حدود ±5 ميكرومتر
يحدد التآزر بين البصريات وحركة المشغل مدى سرعة قفل الوحدة للتركيز ومدى ثبات الحدة أثناء انتقالات التركيز البؤري التلقائي.
3. بنية PCBA التي تعمل على استقرار أداء التركيز
إن PCBA هو أكثر من مجرد موصل - فهو وحدة التحكم في الوقت الفعلي لجميع عمليات التركيز.
توفر كاميرا PCBA ذات التصميم الجيد ما يلي:
-
تيار قيادة ثابت لمشغلات VCM (حركة العدسة السلسة)
-
تصميم طاقة منخفض التموج لمعالجة إشارات التركيز البؤري التلقائي النظيفة
-
خطوط اتصال عالية السرعة لنقل البيانات من المستشعر إلى مزود خدمة الإنترنت
-
درع EMI يمنع الضوضاء المغناطيسية من إزعاج التركيز البؤري التلقائي
-
تخطيط متوازن حراريًا يحافظ على استجابة المحرك
تضمن هذه العناصر عدم انخفاض سرعة التركيز حتى أثناء دورات التصوير الطويلة، أو تراكم الحرارة، أو العمليات ذات معدل الإطارات العالي.
4. تحسين مزود خدمة الإنترنت والخوارزمية: قرارات التركيز الذكية
يعتمد أداء التركيز البؤري التلقائي بشكل كبير على خوارزميات المعالجة. يقوم مزود خدمة الإنترنت عالي الجودة بتفسير بيانات المشهد ويصدر أوامر للمشغل وفقًا لذلك.
وظائف مزود خدمة الإنترنت الرئيسية التي تدعم التركيز البؤري التلقائي:
-
التعرف على المشهد - يميز الوجوه والأشياء والخلفيات
-
توقع الحركة — تقدير مسارات الموضوع
-
تحليل منحنى التباين — يحدد نقاط ذروة الوضوح
-
تعويض الإضاءة المنخفضة — يزيد من مكاسب دقة التركيز
-
منطق مكافحة الصيد — يمنع العدسة من التحرك ذهابًا وإيابًا دون داعٍ
تعد الخوارزميات المضبوطة جيدًا ضرورية لتجنب صيد التركيز، وهو تحدٍ شائع في البيئات منخفضة الإضاءة أو عالية الحركة.
5. هندسة الموثوقية لوحدات التركيز التلقائي
نظرًا لأن المحرك يتحرك آلاف المرات يوميًا، يعد اختبار الموثوقية أمرًا بالغ الأهمية.
يضمن ذلك أداء آلية التركيز بشكل موثوق في الاستخدام اليومي الحقيقي، وليس فقط في ظل الظروف المثالية.

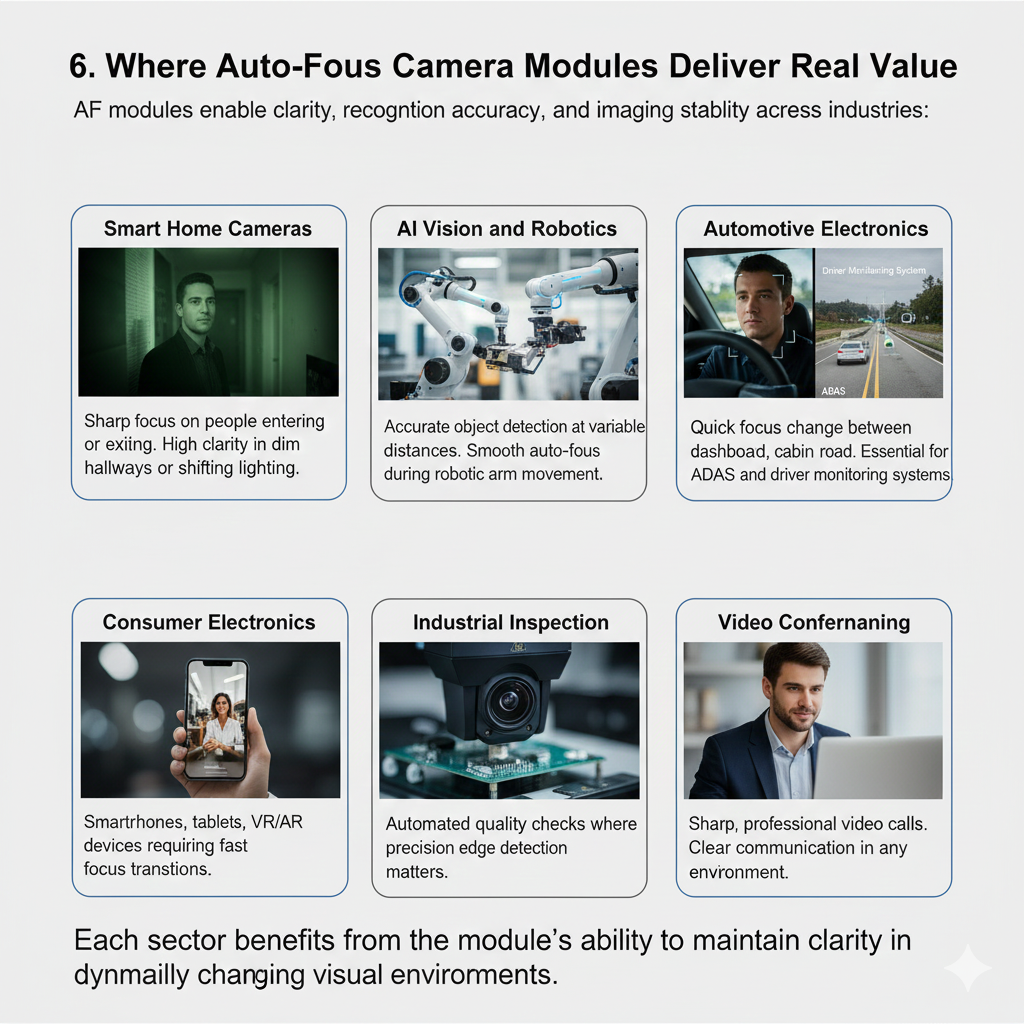

6. حيث تقدم وحدات الكاميرا ذات التركيز التلقائي قيمة حقيقية
تتيح وحدات التركيز البؤري التلقائي الوضوح ودقة التعرف واستقرار التصوير عبر الصناعات:
كاميرات المنزل الذكي
-
تركيز حاد على الأشخاص الذين يدخلون أو يخرجون
-
وضوح عالٍ في الممرات الخافتة أو الإضاءة المتغيرة
رؤية الذكاء الاصطناعي والروبوتات
-
الكشف الدقيق عن الأشياء على مسافات متغيرة
-
تركيز تلقائي سلس أثناء حركة الذراع الآلية
إلكترونيات السيارات
-
تغيير سريع للتركيز بين لوحة القيادة والمقصورة والطريق
-
ضروري لأنظمة مساعدة السائق المتقدمة وأنظمة مراقبة السائق
الإلكترونيات الاستهلاكية
-
الهواتف الذكية والأجهزة اللوحية وأجهزة الواقع الافتراضي/الواقع المعزز التي تتطلب انتقالات تركيز سريعة
التفتيش الصناعي
-
فحوصات الجودة التلقائية حيث يكون الكشف الدقيق عن الحواف مهمًا
يستفيد كل قطاع من قدرة الوحدة على الحفاظ على الوضوح في البيئات المرئية المتغيرة ديناميكيًا.
7. لماذا تتعاون مع مصنع احترافي لوحدات الكاميرا ذات التركيز التلقائي
يمكن للشركة المصنعة المتخصصة تقديم ما يلي:
-
تكامل رأسي كامل - البصريات، والمحركات، وPCBA، والمحاذاة، والمعايرة
-
ربط الوحدات عالي السرعة + SMT للحصول على جودة دفعة متسقة
-
أنظمة معايرة التركيز ذات الحلقة المغلقة بدقة على مستوى الميكرون
-
حاملات العدسات المخصصة، والإسكان، والبروتوكولات (MIPI، وUSB، وLVDS)
-
التحسين الخاص بالتطبيقات للمنزل الذكي، والسيارات، والذكاء الاصطناعي، والتصوير الصناعي
بالنسبة لمصنعي المعدات الأصلية، يعني هذا دورات تطوير أسرع، وجودة يمكن التنبؤ بها، واستقرار سلسلة التوريد على المدى الطويل.
الرؤية الأكثر وضوحًا تبدأ مع التحكم الموثوق في التركيز
إن وحدة الكاميرا ذات التركيز التلقائي عبارة عن نظام ميكانيكي وحوسبي في نفس الوقت - نظام يجب أن ينسق حركة العدسة والاستشعار ومعالجة الإشارات لتقديم صورة واضحة ومتسقة.
سواء كان تطبيقك يتضمن أمن المنزل الذكي، أو أجهزة الذكاء الاصطناعي، أو الفحص الصناعي، أو إلكترونيات السيارات، فإن اختيار شريك الوحدة المناسب يضمن أن يحافظ كل إطار على الوضوح والاتساق.
تعرف على المزيد حول حلول التصوير عالية الأداء على www.hcdpcba.com، أو مناقشة المتطلبات المخصصة من خلال صفحة الاتصال.
