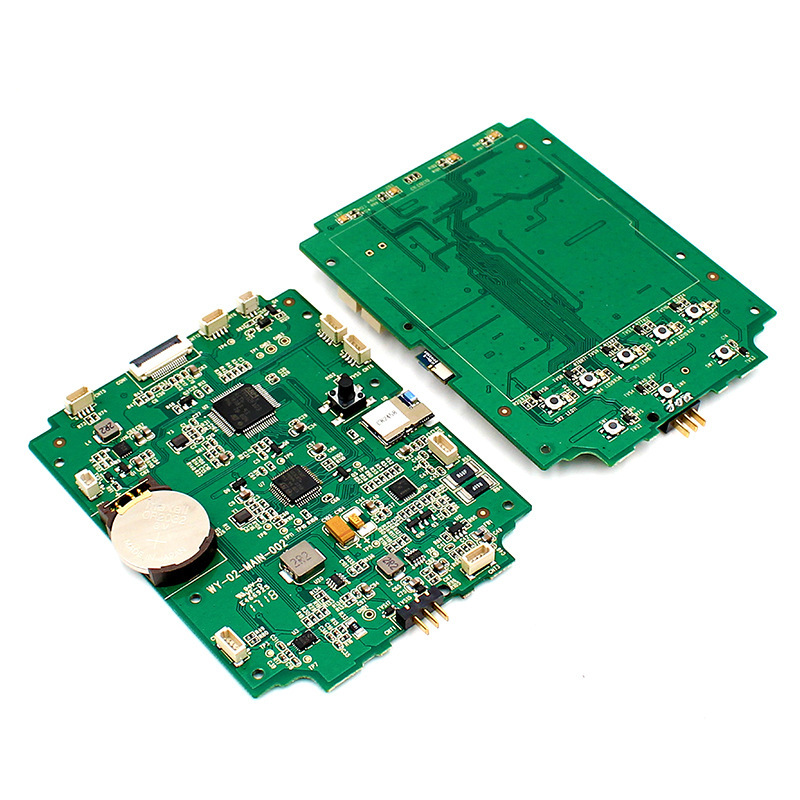

在现代电子制造领域,工业PCB组装是打造可靠、高性能电路板的基石,能够满足严苛的工业应用需求。hcdpcba专注于提供一流的工业PCB组装服务,融合先进技术,确保产品的精准性、耐用性和高效性。我们的专业技术涵盖从初始设计到最终测试的各个环节,使我们成为工业控制、医疗器械、汽车电子和物联网解决方案等行业的可靠合作伙伴。我们秉持质量至上和创新驱动的理念,致力于打造符合当今快节奏技术环境严苛标准的工业PCB组装流程,为客户提供驱动从自动化系统到智能家居设备等各种应用的电路板。
我们工业PCB组装服务的关键在于将自动光学检测(AOI)技术融入PCB组装流程,这对于保持卓越的质量控制至关重要。AOI技术利用高分辨率摄像头和先进的算法,实时检测焊接问题、元件错位和线路错误等缺陷。这种非接触式检测方法提高了检测精度,减少了人为误差,并加快了生产周期。在hcdpcba,我们先进的AOI系统已集成到组装线中,能够提供即时反馈和纠正,从而最大限度地减少返工和停机时间。通过在PCB组装中应用AOI技术,我们确保每块电路板都符合严格的规格要求,从而帮助客户提高良率并降低成本。这项技术在高产量生产环境中尤为重要,因为在这些环境中,一致性至关重要。我们经验丰富的工程师团队会根据具体的项目需求对这些系统进行微调,无论是多层HDI板还是高频应用。
飞针测试 (FPT) 是对我们检测能力的有力补充。这项先进的检测方法无需定制测试夹具,即可提供无与伦比的电气测试灵活性。飞针测试采用可移动探针直接接触电路板上的测试点,以极高的精度验证电路连通性、短路情况以及元件值。对于中小批量生产、原型制作以及传统针床测试无法胜任的复杂电路板,飞针测试无疑是理想之选。hcdpcba 的飞针测试技术使我们能够高效处理复杂的电路板设计,并通过我们的 PCB 打样服务支持快速原型制作。该系统的可编程性使其能够快速适应不同的电路板布局,确保对网络和元件进行全面覆盖。实际上,这意味着我们的客户可以更快地将产品推向市场,因为我们可以在开发初期就发现并解决问题。我们的 PCB 飞针测试以全面的数据分析为支撑,提供详细的报告,通过我们的 DFMA 服务帮助优化设计,最终提高通信、电力系统和人工智能等行业的可靠性。
除了这些核心技术之外,hcdpcba 的工业 PCB 组装服务还涵盖一系列全方位服务,包括用于精确元件贴装的 SMT 贴片、用于采购正品元器件的代采,以及用于确保性能的全面组装与测试。我们提供 OEM 和 ODM 服务,可根据您的需求定制从概念到交付的解决方案,并始终秉持保密性和成本效益的原则。我们的产品广泛应用于安防、电力和智能家居等领域,我们以快速响应和零缺陷的质量保证而自豪。无论您是需要快速原型制作的初创公司,还是正在扩展生产规模的企业,我们专业的工业 PCB 组装技术都能以精湛的工艺和专业的支持,确保您的项目取得成功。请致电 +86 18924624188 联系我们,探讨如何提升您的电子制造需求。
