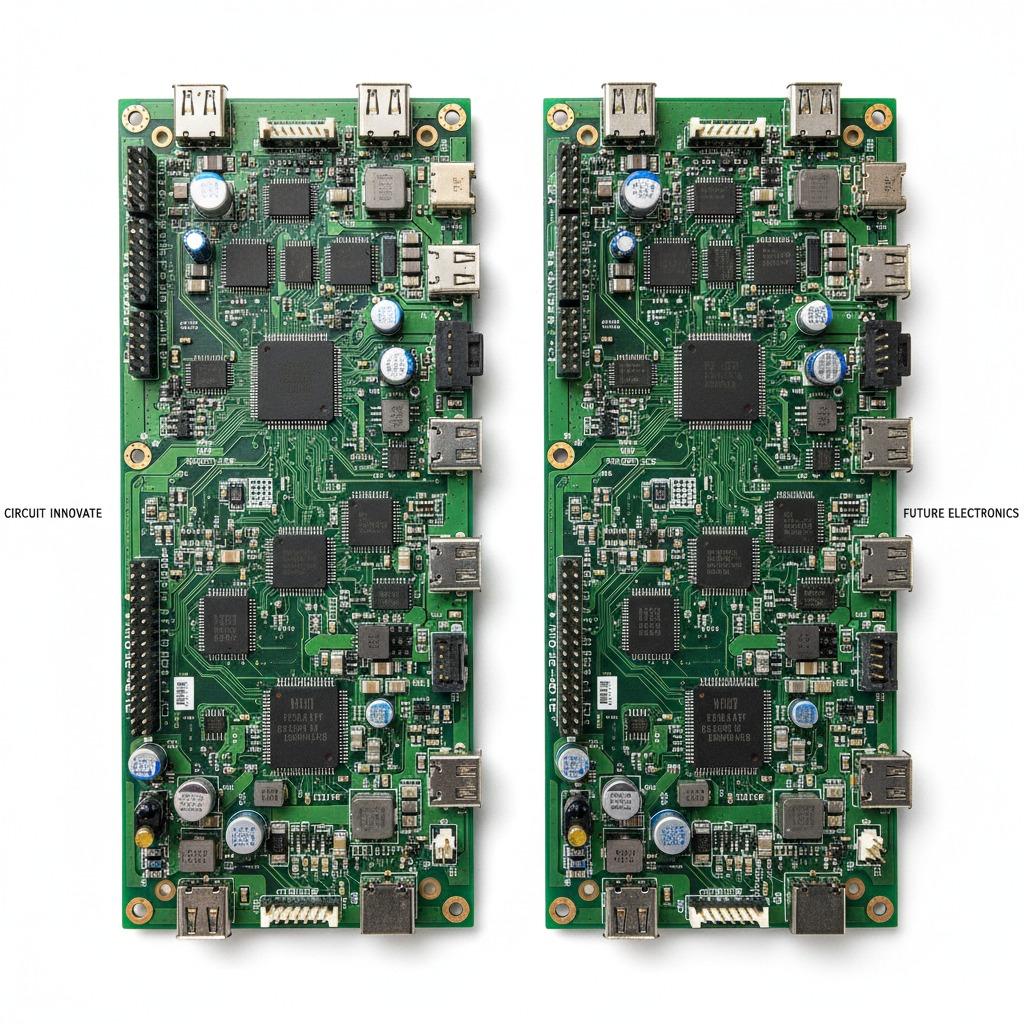

在日新月异的科技世界中，消费电子PCB组装始终处于创新前沿，助力打造消费者日常依赖的可靠高性能设备。hcdpcba专注于提供一流的消费电子PCB组装服务，将精密工程与尖端制造技术相结合，以满足现代电子产品的需求。我们对品质的执着追求，确保每一块组装好的电路板都能为智能手机、智能家居设备和可穿戴设备等产品提供流畅的功能支持。从表面贴装技术（SMT）的精准定位到全面的质量检测，整个流程都经过精心设计，旨在提升设备的效率和使用寿命。

hcdpcba 深入消费电子制造领域，提供从概念到成品的全方位服务，简化生产流程。我们在消费电子制造方面的专业知识涵盖 PCB 原型制作、元器件采购和全套组装，确保您的设计转化为稳健可靠、可直接投放市场的产品。我们采用先进的 SMT 生产线，无需支付工程费用即可处理从小批量到大批量的生产，支持智能家居、物联网和消费电子产品等行业的各种应用。我们流程的关键在于集成高频电路板、HDI 设计和多层 PCB，所有这些都经过优化，可最大限度地减少电磁干扰并实现高速数据处理。凭借我们内部的元器件采购和 DFMA 分析能力，我们能够在保持卓越性能标准的同时帮助客户降低成本，使我们成为 OEM 和 ODM 项目值得信赖的合作伙伴。

在消费电子产品PCB组装领域，确保产品可靠性的关键在于我们严格的PCB老化测试。该测试模拟真实环境条件，在产品交付给最终用户之前识别潜在故障。hcdpcba的这项测试流程包括对组装好的电路板进行加速环境应力测试，例如温度循环、振动和湿度暴露，以验证其耐久性和信号完整性。统计数据显示，全面的老化测试可将现场故障率降低高达40%，这充分证明了其在消费电子产品制造中的重要性。我们先进的测试设施可对电容器、电阻器和集成电路等精密工程元件进行测试，确保其在各种应用中实现完美的连接和电池集成。无论是汽车电子产品还是医疗设备，我们的PCB老化测试都能提供切实可行的洞察，从而改进设计，延长产品寿命并提升用户满意度。

hcdpcba 的整体解决方案不仅限于组装，还包括全面的测试、组装，甚至针对新兴技术的定制化解决方案。我们拥有一支经验丰富的工程师团队，提供从初始设计到最终封装的快速原型制作和一站式 ODM 服务。我们严格的质量保证措施和保密协议确保零缺陷输出，而我们高性价比的流程则带来高价值。我们服务于通信、人工智能和电力电子等行业，助力企业自信创新。hcdpcba 专注于技术实力和快速响应，确保以无与伦比的精度和效率满足您的消费电子 PCB 组装需求，引领电子创新未来。
